精心为您推荐【防爆电动对夹式超薄球阀Q971F】是上海乔邑阀门制造有限公司生产销售的主要产品之一，公司常年备有大量库存现货以出厂价直销，我们一直努力为客户提供全套工业阀门的解决方案，让客户购买到物美价廉的产品，欢迎咨询选购！
产品简介：

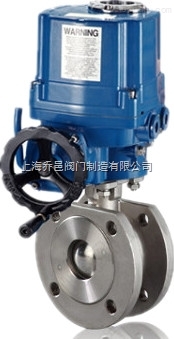

防爆电动对夹式超薄球阀Q971F是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀。球芯通道形状有V形及O形，流体阻力小，是所有阀类中流体阻力zui小的一种。电动薄型球阀具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
产品特点
1、电动薄型球阀不带任何管接头的整体式阀体，因此不受管道或螺栓压力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变"的影响。
2、电动薄型球阀流体阻力小，其阻力系数与同长度的管段相等。
3、电动薄型球阀阀体较一般法兰球阀短，适用于工厂同一管路阀门数量多的场合。
零部件材料
|
零件名称 |
材料名称 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
|||
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
技术参数
|
公称通径 |
DN10～150mm |
|
|
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
|
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
|
流量特性 |
快开特性 |
|
|
可调范围 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|
|
阀体形式 |
整体式锻造、整体式铸造 |
|
|
连接形式 |
超薄法兰式、对夹式 |
|
|
阀芯形式 |
"O"型球形阀芯 |
|
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
|
基本误差 |
±1% |
|
|
死区 |
≤1% |
|
|
回差 |
≤1% |
|
|
适用温度 |
密封面 |
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
||
|
执行机构 |
可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构 |
|
执行器参数
|
执行器类别 |
精小型执行器参数 |
HQ系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
|
|
输出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
动作范围 |
0～90° 0～360° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
动作时间 |
15秒/30秒/60秒 |
18S～112S |
|
保护装置 |
过热保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
鼠笼式异步电机 |
|
进线接口 |
PE1/2〞进线线锁 |
2个 PF 3/4" |
|
壳体材料 |
铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
|
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
||
性能规范
|
公称通径DN(mm) |
DN15-150 |
||||
|
公称压力 |
PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
|
试验压力 |
强度试验 |
15.0 |
24.0 |
37.5 |
48.0 |
|
密封试验 |
11.0 |
17.6 |
27.5 |
35.2 |
|
|
低压气密试验 |
0.5～0.7 |
||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
||||
连接尺寸
|
公称通径DN(mm) |
L |
D |
D1 |
D2 |
n-Φd |
H（配CH） |
H（配HQ） |
A（配CH） |
A（配HQ） |
|
15 |
35 |
95 |
65 |
45 |
4-M12 |
291 |
350 |
155.2 |
150 |
|
20 |
38 |
105 |
75 |
55 |
4-M12 |
296 |
360 |
155.2 |
150 |
|
25 |
42 |
115 |
85 |
65 |
4-M12 |
301 |
365 |
155.2 |
150 |
|
32 |
50 |
135 |
100 |
78 |
4-M16 |
311 |
380 |
195 |
180 |
|
40 |
60 |
145 |
110 |
85 |
4-M16 |
318 |
400 |
195 |
180 |
|
50 |
70 |
160 |
125 |
100 |
4-M16 |
326 |
420 |
234 |
200 |
|
65 |
95 |
180 |
145 |
120 |
4-M16 |
336 |
430 |
234 |
200 |
|
80 |
118 |
195 |
160 |
135 |
8-M16 |
363 |
470 |
271 |
220 |
|
100 |
140 |
215 |
180 |
155 |
8-M16 |
383 |
480 |
325 |
230 |
|
125 |
175 |
245 |
210 |
185 |
8-M16 |
403 |
510 |
414 |
230 |
|
150 |
210 |
280 |
240 |
210 |
8-M16 |
418 |
510 |
420 |
230 |
上海乔邑阀门为您提供优质的【防爆电动对夹式超薄球阀Q971F】产品和完善的售后服务，如需订购本产品，请提供口径、压力、材质等详细参数！本文中所有的文字、图片、数据仅供参考，若需要了解更多的性能参数、结构尺寸、价格等详情，请联系我们！
