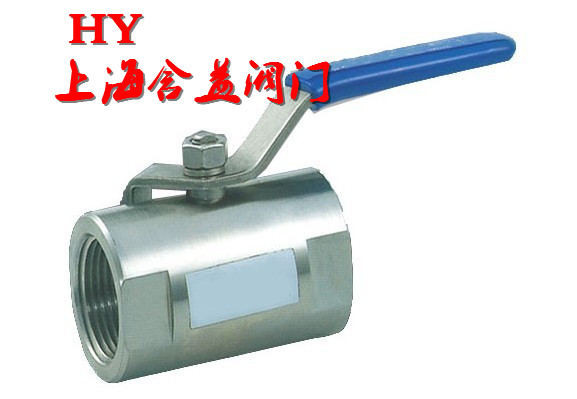

不锈钢广式球阀Q11F可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。适用于PN1.0～4.0MPa,工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质.
【不锈钢广式球阀结构特点】
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
主要零件材料
|
序号 |
零件名称 |
材质 |
|
|
不锈钢 |
碳钢 |
||
|
1 |
阀体 |
不锈钢 |
不锈钢 |
|
2 |
球体 |
不锈钢 |
不锈钢 |
|
3 |
密封圈 |
聚四氟乙烯 PTFE |
聚四氟乙烯 PTFE |
|
4 |
密封垫 |
聚四氟乙烯 PTFE |
聚四氟乙烯 PTFE |
|
5 |
阀盖 |
不锈钢 |
不锈钢 |
|
6 |
阀杆 |
不锈钢 |
不锈钢 |
|
7 |
止推垫圈 |
聚四氟乙烯 PTFE |
聚四氟乙烯 PTFE |
|
8 |
填料 |
聚四氟乙烯 PTFE |
聚四氟乙烯 PTFE |
|
9 |
填料压盖螺母 |
不锈钢 |
不锈钢 |
|
1O |
手柄 |
不锈钢 |
不锈钢 |
|
11 |
垫圈 |
不锈钢 |
不锈钢 |
|
12 |
阀杆螺母 |
不锈钢 |
不锈钢 |
|
13 |
手柄套 |
塑料 |
塑料 |
