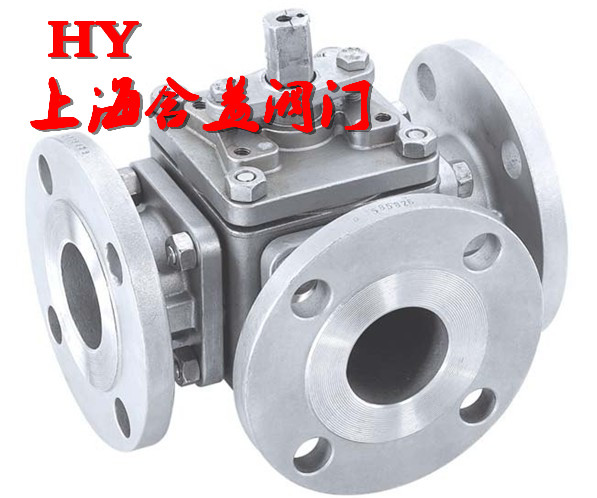

Q45F-16C、Q45F-16P三通球阀概述T型三通球阀主要能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。产品特点（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。（2）、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
Q45F-16C、Q45F-16P三通球阀【T型三通球阀性能规范】
|
型号 |
公称压力PN（MPa） |
试验压力MPa |
适用温度℃ |
适用介质 |
||
|
壳体 |
液体密封 |
气体密封 |
||||
|
Q45F-16C、Q45F-16P、Q45F-16R |
1.6 |
2.4 |
1.76 |
0.6 |
≤100° |
碳素钢材料C类适用：水、蒸汽、油品等 |
|
Q45F-25C、Q45F-25P、Q44F-25R |
2.5 |
3.75 |
2.75 |
0.6 |
||
|
Q45F-40C、Q45F-40P、Q45F-40R |
4.0 |
6.4 |
4.4 |
0.6 |
||
Q45F-16C、Q45F-16P三通球阀主要性能参数：
|
型号 |
Q45F-16C |
Q45F-25C |
Q45F-40C |
Q45F-16P |
Q45F-25P |
Q45F-40P |
|
|
工作压力（℃） |
1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 |
|
|
适用温度（℃） |
≤150 |
||||||
|
适用介质 |
水、蒸汽、油品等 |
弱腐蚀性介质 |
|||||
|
材料 |
阀体 |
碳素钢铸件 |
铬镍钛不锈钢铸件 |
||||
|
球体、阀杆 |
2Cr13 |
铬镍钛不锈钢 |
|||||
|
密封圈 |
增强聚四氟乙烯 |
||||||
|
填料 |
聚四氟乙烯 |
||||||
Q45F-16C、Q45F-16P三通球阀主要性能范围：
|
公称压力 |
试验压力 |
||
|
壳体 |
高压液密封 |
低压液密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.0 |
2.2 |
|
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
|
适用温度 |
-28～350℃ |
||
|
应用规范 |
连接法兰 |
JB79-59 GB9113、 |
|
|
检验试验 |
JB/T 9092-99 、API598 |
||
