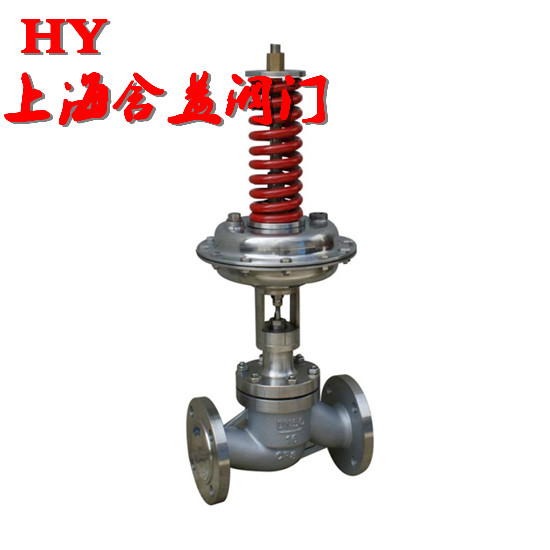

ZZYP自力式压力调节阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。ZZYP调节阀具有测量、执行、控制的综合功能。可用在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。
ZZYP自力式压力调节阀技术参数及安装尺寸 ：
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
阀座直径DN（mm） |
10 |
12 |
15 |
20 |
||||||||||
|
额定流量系数Kv |
1.8 |
2.4 |
4.4 |
4 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
允许压差（MPa） |
2.5 |
2.0 |
1.6 |
1.0 |
||||||||||
|
公称压力（MPa） |
1.6 4.0 6.4 |
|||||||||||||
|
固有流量特性 |
快开 |
|||||||||||||
|
保证调压阀正常工作 |
0.05 |
|||||||||||||
|
压力分段范围 |
15～50 40～80 60～100 80～140 120～80 |
|||||||||||||
|
工作温度℃ |
液体≤140;气体≤80；配冷凝器和散热片≤350 |
|||||||||||||
|
适合介质 |
气体、蒸汽、低粘度液体 |
|||||||||||||
|
法兰尺寸、型式 |
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 |
|||||||||||||
|
结构长度 |
按GB12221-89标准 |
|||||||||||||
|
可配附件 |
冷凝器（用于介质为蒸汽的场合）、散热片等。 |
|||||||||||||
|
执行机构信号接口 |
内螺纹M16×1.5 |
|||||||||||||
