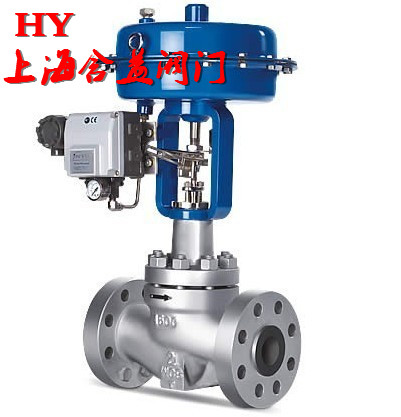

KPM气动调节阀采用压力平衡式结构阀阀芯，高强度、重荷载、S流线型通道、压降损失小、流量系数大、可调范围广、流量特性精度高。该调节阀适用于重荷载，普通或恶劣的工况。低泄漏型阀笼采用密封环式结构,关闭严密;多孔式阀笼,套筒上设有对称小孔降低流体噪音,减小气蚀。本系列阀适应于对各种压力和温度的流体或气体的控制，适配各种执行器，起调节作用。小摩擦，延长了控制阀使用寿命。
产品规范
|
规范名称 |
工业控制阀 |
结构长度 |
法兰标准 |
气动调节阀 |
压力温度等级 |
|
国际标准 |
IEC 60534-1 |
IEC 60534-3-1 |
ASME B16.5 |
IEC 60534-4 |
ASME B16.34 |
|
国家标准 |
GB/T17213 |
GB/T17213.3 |
JB/T79、HG/T20592等 |
GB/T4213 |
GB/T9131 |
阀本体主要参数
|
形 式 |
套筒导向直通笼式阀 |
|
公称通径 |
DN20～DN500 |
|
公称压力 |
PN16、40、63、100，ANSI CL150、300、600 |
|
阀体阀盖材质 |
WCB、WC6、WC9、CF8、CF8M、HC276、Ti合金等 |
|
阀内件材质 |
304、316、HC276、Ti合金等 |
|
填 料 |
聚四氟乙烯V形、柔性石墨、聚四氟乙烯盘根、柔性石墨夹镍丝 |
|
执行机构 |
气动、电动、液动 |
|
与执行器连接 |
螺栓压紧式、圆螺母锁紧式 |
|
阀盖类型 |
标准型、高温型、低温型、波纹管型 |
|
连接方式 |
法兰型（RF、MFM、RJ）、焊接型（SW、BW） |
|
法兰距 |
见下表 |
|
工作温度 |
-29～+230(标准)、+230～+560(中高温)、-30～-196(低温、超低温) |
|
泄漏等级 |
ANSI B16.104 IV、VI、零泄漏 |
|
流量特性 |
等百分比、线性、开关 |
|
固有可调比 |
50:1 |
