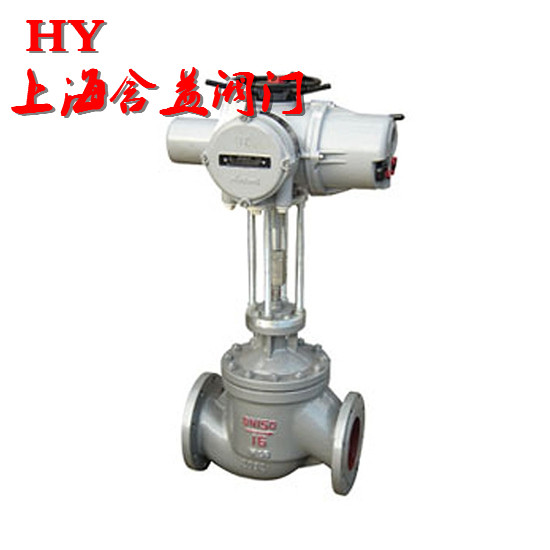

ZDLM电动套筒调节阀，接受调节仪表输入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信号及电源即可控制运转，实现对工艺管路流体的自动调节控制。广泛应用于精确控气体、液体、蒸汽等介质的工艺参数，如压力、流量、温度、液位等参数保持在给定值，是符合IEC标准的通用调节阀产品。双座阀具有不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合，广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
|
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||||
|
阀座直径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||||
|
额定数Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2000 |
2700 |
|||||
|
公称压力（MPa） |
1.6、2.5、4.0、6.4、10 |
||||||||||||||||||
|
行程（mm） |
16 |
25 |
40 |
60 |
100 |
130 |
|||||||||||||
|
流量特性 |
直线，等百分比，快开 |
||||||||||||||||||
|
工作温度℃ |
-40~+230℃(常温型)、散热片式+230~+450℃（中温型）特殊订货 |
||||||||||||||||||
|
法兰尺寸 |
符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准 |
||||||||||||||||||
|
阀体材质 |
WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等 |
||||||||||||||||||
|
阀芯材质 |
304、316、420、钛、镍、哈氏合金、Monel等 |
||||||||||||||||||
|
阀体型式 |
直通双座铸造球型阀 |
||||||||||||||||||
|
上阀盖型式 |
普通式（常温），热片式（中温） |
||||||||||||||||||
|
配用电动 执行机构 |
|
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL320 |
PSL325 |
||||||||||||
|
361L |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
361LSC-160 |
|||||||||||||
2.电动套筒阀技术参数
|
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径mm |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定 |
线性 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10 |
||||||||||||
|
行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
线性、等百分比、快开 |
||||||||||||
|
工作温度℃ |
-40~+230℃（常温型）、散热片式+230~十450℃(中温型)、特殊订货 |
||||||||||||
|
法兰尺寸 |
符合JB/79.1-94、HG20592-97、GB、ANSI、JIS、DIN等标准 |
||||||||||||
|
阀体材质 |
WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等 |
||||||||||||
|
阀芯材质 |
304、316、420、钛、镍、哈氏合金、Monel等 |
||||||||||||
|
阀体型式 |
直通单座铸造球型阀 |
||||||||||||
|
上阀盖型式 |
普通式(常温）、散热片式(中温） |
||||||||||||
