上海乔邑阀门制造有限公司是【ZDLP电子式电动单座调节阀】的生产厂家,备有大量现货以出厂价销售!公司恪守“质量*、诚信经营”的宗旨,为客户提供物美价廉的产品和完善的售后服务,欢迎咨询选购!
电子式电动单座调节阀概述:

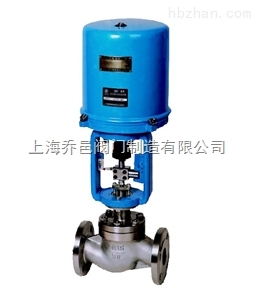

ZDLP电子式电动单座调节阀是由361L系列电子式电动执行机构和单座调节阀组成。电动执行机构内有伺系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单,调节阀阀芯采用顶导向,适用与对泄露量要求严格,阀前后压差低及有一定粘度和含有纤维介质的场合。 | 上海乔邑阀门制造有限公司 | 138-1727-3199 王经理 | http://www.shqyv.com/ |
电子式电动单座调节阀主要技术参数和性能指标
公称通径DN(mm) |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||||
阀座通径DN(mm) |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
额定流量系数KV |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|||
公称压力PN(MPa) |
1.6、4.0、6.4(常温)、4.0、6.4(中温)、0.6、4.0、6.4(低温) |
||||||||||||||||||||||
行程L(mm) |
10 |
16 |
25 |
40 |
60 |
||||||||||||||||||
动作速度mm/s |
4.2 |
2.1 |
3.5 |
1.7 |
3.4 |
||||||||||||||||||
流量特性 |
直线、等百分比 |
||||||||||||||||||||||
介质温度℃ |
-20 ~ +200、-40 ~+250(常温)、-20 ~ +450(中温)、-250 ~ -60(低温) |
||||||||||||||||||||||
法兰尺寸 |
铸钢法兰按JB79-59 |
||||||||||||||||||||||
法兰型式 |
法兰密封面型式按JB77-59,铸铁法兰按光滑式,铸钢法兰按凹式,低温按榫槽式 |
||||||||||||||||||||||
阀体材质 |
公称压力MPa |
0.6 |
低温-250 ~ 60℃、ZGICr18Ni9Ti、CF8M |
||||||||||||||||||||
1.6 |
常温-20 ~200℃、HT200 |
||||||||||||||||||||||
4.0 |
常温-20 ~200℃、WCB、ZGICr18Ni9Ti |
||||||||||||||||||||||
中温-20 ~ 450℃、WCB、ZGICr18Ni9Ti |
|||||||||||||||||||||||
低温-250 ~ - 60℃、ZGICr18Ni9Ti(-196℃)、CF8M(-250℃) |
|||||||||||||||||||||||
6.4 |
常温-20 ~200℃、WCB、ZGICr18Ni9Ti |
||||||||||||||||||||||
中温-20 ~ 450℃、WCB、ZGICr18Ni9Ti |
|||||||||||||||||||||||
低温-250 ~ - 60℃、ZGICr18Ni9Ti(-196℃)、CF8M(-250℃) |
|||||||||||||||||||||||
阀芯材质 |
1Cr18Ni9、F316(oCr18Ni12Mo2) |
||||||||||||||||||||||
上阀盖型式 |
普通式(常温)、热片式(中温)、长颈式(低温) |
||||||||||||||||||||||
配电动执行机构型号 |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
||||||||||||||||||
361LXA-08 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
361LXC-65 |
注:可为用户提供ANSI、JPI、JIS等国外法兰标准的产品,结构长度按用户需要确定。
2、 电子式电动单座调节阀执行机构主要技术参数
型号 |
额定输出力N |
速度mm/s |
技术参数 |
361LSA-08 361LXA-08 |
800 |
4.2 |
电源:AC220V 50HZ 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出开度信号:DC4-20mA 上盖防护等级:相当IP55 隔爆标志:ExdⅡBT4 |
361LSA-20 361LXA-20 |
2000 |
2.1 |
|
361LSB-30 361LXB-30 |
3000 |
3.5 |
|
361LSB-50 361LXB-50 |
5000 |
1.7 |
|
361LSC-65 361LXC-65 |
6500 |
2.8 |
电子式电动单座调节阀性能指标
项目 |
技术性能指标 |
||
基本误差% |
±2.5 |
||
回差% |
2.5 |
||
死区% |
1.0 |
||
始终点偏差% |
电开 |
始点 |
±2.5 |
终点 |
±2.5 |
||
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
额定流量系数误差% |
±10 |
||
允许泄露量L/h |
10-4×阀的额定容量 |
电子式电动单座调节阀允许压差
|
ZTLP电动常、中温单座阀外形尺寸表 mm
公称通径 DN(mm) |
L |
H1 |
H |
D |
质量Kg |
|||||
PN(MPa) |
常温 |
中温 |
PN1.6MPa |
PN4.0,6.4MPa |
||||||
1.6 |
4.0 |
6.4 |
常温 |
中温 |
||||||
G3/4" |
75 |
75 |
30 |
467 |
504 |
225 |
12 |
14 |
||
20 |
180 |
190 |
50 |
587 |
697 |
225 |
25 |
28 |
||
25 |
185 |
190 |
200 |
115 |
556 |
698 |
225 |
24 |
28 |
31 |
32 |
200 |
210 |
210 |
120 |
562 |
713 |
225 |
26 |
29 |
32 |
40 |
220 |
230 |
235 |
130 |
609 |
760 |
255 |
36 |
45 |
49 |
50 |
250 |
255 |
265 |
145 |
627 |
775 |
255 |
39 |
49 |
53 |
65 |
275 |
285 |
295 |
180 |
791 |
954 |
255 |
57 |
76 |
84 |
80 |
300 |
310 |
320 |
195 |
796 |
959 |
255 |
72 |
95 |
105 |
100 |
350 |
355 |
370 |
200 |
800 |
963 |
310 |
85 |
109 |
120 |
125 |
410 |
425 |
440 |
245 |
1042 |
1254 |
310 |
150 |
175 |
190 |
150 |
450 |
460 |
475 |
255 |
1052 |
1264 |
310 |
187 |
231 |
251 |
200 |
550 |
560 |
570 |
295 |
1087 |
1299 |
310 |
242 |
365 |
395 |
上海乔邑阀门为您提供专业的【ZDLP电子式电动单座调节阀】解决方案,如有任何疑问,我们将尽心尽力为您解答!本文中所有文字、数据、图片均只适用于参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请与我们联系!
