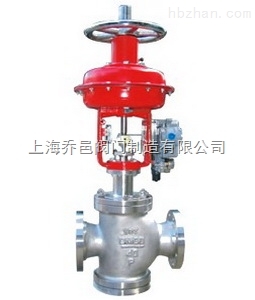

气动薄膜双座调节阀ZJHN，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。
一、阀体
阀体形式：直通双座铸造型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
上海乔邑阀门制造有限公司
138-1727-3199 王经理
http://www.shqyv.com/
二、上阀盖
常 温 型：-20℃~+200℃
散 热 型：-40℃~+450℃
压盖形式：螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
三、阀内组件
阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、执行机构
型 式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃
五、阀作用型式：气——关式或气——开式
附 件：定位器，手轮机构
性 能：（带定位器）
泄 漏 量：小于额定流量系数Kv的0.5%
基本 误差：±1.5%
回 差：1.5%
死 区：0.6%
始终点偏差：±1.5%
可 调 范围：30:1
六、流量系数Kv和行程、允许压差
|
公称通径（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
阀座直径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
流量系数Kv |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
行程(mm) |
16 |
25 |
40 |
60 |
||||||||
|
允许压差（MPa） |
5.8 |
4.9 |
3.8 |
2.9 |
4.0 |
3.3 |
2.6 |
3.6 |
3.0 |
2.3 |
||
备注：阀开状态允许压差
七、外形尺寸
|
公称通径 |
执行机构 |
H |
ΦA |
H1 |
L |
|||
|
常温型 |
散热型 |
PN1.6 |
PN4.0 |
PN6.4 |
||||
|
25 |
ZHA22 |
498 |
648 |
285 |
117 |
185 |
190 |
205 |
|
32 |
ZHA22 |
501 |
651 |
285 |
120 |
200 |
210 |
220 |
|
40 |
ZHA22 |
522 |
691 |
285 |
139 |
220 |
230 |
240 |
|
50 |
ZHA22 |
530 |
699 |
285 |
144 |
250 |
255 |
265 |
|
65 |
ZHA34 |
645 |
815 |
363 |
188 |
275 |
285 |
295 |
|
80 |
ZHA34 |
661 |
835 |
363 |
208 |
305 |
310 |
325 |
|
100 |
ZHA34 |
687 |
887 |
363 |
220 |
350 |
355 |
370 |
|
125 |
ZHA34 |
1234 |
1444 |
363 |
270 |
410 |
425 |
440 |
|
150 |
ZHA45 |
1242 |
1492 |
470 |
280 |
450 |
460 |
475 |
|
200 |
ZHA45 |
1394 |
1654 |
470 |
320 |
550 |
560 |
570 |
八、型号编制说明
|
Z |
J |
H |
N |
25 |
P |
G |
B |
|
自控阀门 |
执行机构： |
执行机构： |
阀门结构类型: |
公称压力： |
阀体材质： |
温度类型： |
作用型式： |
|
|
J：表示精小型 |
多弹簧气动薄膜 |
P：表示单座 |
16：表示1.6MPa |
C：表示碳钢 |
G：表示高温型 |
K：表示气开型 |
|
|
|
|
N：表示双座 |
25：表示2.5MPa |
P：表示不锈钢 |
|
B：表示气关型 |
|
|
|
|
M：表示套筒 |
40：表示4.0MPa |
|
|
|
|
|
|
|
|
64：表示6.4MPa |
|
|
|
