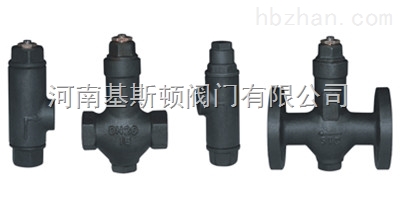

可调波纹管式蒸汽疏水阀CS47H/CS17H
产品简介：
可调波纹管式蒸汽疏水阀CS47H/CS17H是管线用的疏水阀之一，小体积能任意角度安装，可在线调节排水温度。适用于蒸汽主管线，伴热管网、生活采暖和小型加热设备。结构独特、性能优良、排水量大、漏气量小、排水温度可调节，过冷度在2℃左右，可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。
工作原理：
CS47H、CS17H可调波纹管式蒸汽疏水阀的内部结构是一个不锈钢波纹管为主要动作元件，内充一种汽化温度低于水饱和温度的液体。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。
河南基斯顿阀门有限公司
156-3906-6906 王经理
http://www.hnjisidun.com/
产品特点：
1、不锈钢玻纹管坚固耐用，使用寿命长。
2、不受震动、蒸汽压力波动和水锤的影响。
3、结构简单，并带有过滤装置，方便安装和维护。
4、阀前始终有凝结水，形成可靠的水封，无蒸汽泄漏。
5、可调整凝结水的排放温度，利用显热，节能效果显著。
6、可任意角度安装，不受安装方位限制，并且排空气性能优良。
主要规格尺寸：
|
产品型号 |
公称通径DNmm |
连接方式 |
使用压力范围（Mpa) |
zui高允许温度℃ |
调整温度范围℃ |
阀体材质 |
主要零件材质 |
外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
||||||||
|
TB6 |
15-20 |
内螺纹 |
0.01-1.6 |
220 |
50-180 |
A105 |
SUS3Cr13 |
90 |
109 |
35 |
58 |
|
TB6F |
15-20-25 |
法兰 |
0.01-1.6 |
220 |
50-180 |
A105 |
SUS3Cr13 |
150-160-230 |
109 |
35 |
58 |
|
TB6W |
15-20 |
承插焊 |
0.01-1.6 |
220 |
50-180 |
A105 |
SUS3Cr13 |
90-95 |
109 |
35 |
58 |
|
TB11 |
15-20<, BR>25 |
内螺纹ZG1/2"-1" |
0.01-1.6 |
220 |
60-190 |
A105 |
SUS3Cr13 |
90-95 |
109 |
35 |
58 |
|
TB11F |
15-20-25 |
法兰 |
0.01-1.6 |
220 |
60-190 |
A105 |
SUS3Cr13 |
150-160-230 |
109 |
35 |
58 |
|
TB3 |
15-20 |
内螺 |
0.01-1.6 |
350 |
50-190 |
A105 |
SUS3Cr13 |
90 |
85 |
23 |
54 |
|
TB3F |
15-20 |
法兰 |
0.01-1.6 |
350 |
50-190 |
A105 |
SUS3Cr13 |
150-160 |
85 |
23 |
54 |
|
TB3W |
15-20 |
承插焊 |
0.01-1.6 |
350 |
50-190 |
A105 |
SUS3Cr13 |
90-95 |
85 |
23 |
54 |
|
TB5 |
15-20 |
内螺 |
0.01-2.1 |
350 |
50-200 |
A105 |
SUS3Cr13 |
90-95 |
85 |
23 |
54 |
|
TB5F |
15-20 |
法兰 |
0.01-2.1 |
350 |
50-200 |
A105 |
SUS3Cr13 |
150-160 |
85 |
23 |
54 |
|
TB5W |
15-20 |
承插焊 |
0.01-2.1 |
350 |
50-200 |
A105 |
SUS3Cr13 |
90-95 |
85 |
23 |
54 |
