EG6K41J英标气动隔膜阀

日期：2018-06-27 来源：河南基斯顿阀门有限公司作者：15639066906 浏览：58 评论：0

核心提示：EG6K41J英标气动隔膜阀是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流。可广泛应用于各种腐蚀性流体以及纤维状，粉末状介质。连接方式：法兰。驱动方式有：手动，气动，电动。 EG6K41J英标气动隔膜阀可附无触点反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。当气源故障时，可操作手轮启闭。

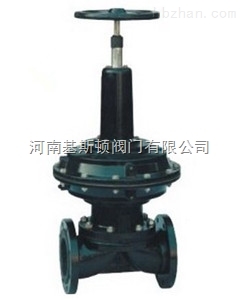

EG6K41J英标气动隔膜阀

产品简介：

EG6K41J英标气动隔膜阀是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流。可广泛应用于各种腐蚀性流体以及纤维状，粉末状介质。连接方式：法兰。驱动方式有：手动，气动，电动。

EG6K41J英标气动隔膜阀可附无触点反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。当气源故障时，可操作手轮启闭。

公司名称：河南基斯顿阀门有限公司

联系人：王经理　

手机号码：156-3906-6906　

技术参数：

公称压力（MPa）	试验压力Ps（MPa）		适用介质	工作温度（℃）
	壳体试验	密封试验
0.6	0.9	0.66	W、非腐蚀性流体	≤100
1.0	1.5	1.1	J、一般腐蚀性流体	≤85
			Fs、强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外）	≤150

零部件材质：

零件名称	阀体	阀瓣、阀盖、薄膜压头	汽缸、汽缸盖	螺杆、阀杆、压簧杆	隔膜、薄膜
材料	HT200衬氟塑料、衬橡胶	HT200	HT200 ZL102	35	氯丁橡胶、氟塑料

常闭式尺寸及重量：

型号	公称通径 DN（mm）	尺寸（mm）											气动装置		重量（kg）
		L		f	D₁	D	D_o	n-d	H	B	代号ES	耗气量（cm²）	气源压力（MPa）	气源接头（in）
		J	W	f	D₁	D	D_o	n-d	H	B	代号ES	耗气量（cm²）	气源压力（MPa）	气源接头（in）
英标常闭式 EG6B41W/J/Fs EG6B41W/J/Fs EG6B41W/J/Fs	20	121	117	2	75	105	120	4-13.5	343	168	61	163.87	0.3	1/8	6.3
	25	131	127	2	85	115	120	4-13.5	345	168	61	196.65	0.3~0.4	1/8	7.3
	32	150	146	2	100	140	120	4-17.5	363	168	61	229.4	0.3~0.4	1/8	8.3
	40	163	159	2	110	150	165	4-17.5	430	260	62	1425.7	0.3~0.4	1/4	14.5
	50	194	190	2	125	165	165	4-17.5	575	318	63	2284.1	0.3~0.4	1/4	26
	65	220	216	2	145	185	165	4-17.5	588	318	63	3048	0.3~0.4	1/4	30.8
	80	258	254	2	160	200	165	8-17.5	769	318	63	3244.7	0.4~0.5	1/4	64.9
	100	309	305	2	180	220	280	8-17.5	816	425	64	6964.5	0.4~0.5	1/4	70.3
	125	362	356	3	210	250	280	8-17.5	820	425	64	7439.7	0.4~0.5	3/8	80.7
	150	412	406	3	240	285	310	8-22	920	549	65	14912	0.5	3/8	184.5
	200	529	521	4	295	340	483	8-22	1010	749	66	49161	0.6	1/2	202

常开式尺寸及重量：

型号	公称通径 DN（mm）	尺寸（mm）											气动装置		重量（kg）
		L		f	D₁	D	D_o	n-d	H	B	代号ES	耗气量（cm²）	气源压力（MPa）	气源接头（in）
		J	W	f	D₁	D	D_o	n-d	H	B	代号ES	耗气量（cm²）	气源压力（MPa）	气源接头（in）
英标常开式 EG6K41W/J/Fs EG6K41W/J/Fs EG6K41W/J/Fs	20	121	117	2	75	105	120	4-13.5	394	168	61	163.87	0.3	1/8	7.2
	25	131	127	2	85	115	120	4-13.5	394	168	61	196.65	0.3~0.4	1/8	8.9
	32	150	146	2	100	140	120	4-17.5	400	168	61	229.4	0.3~0.4	1/8	10.6
	40	163	159	2	110	150	165	4-17.5	485	260	62	1425.7	0.3~0.4	1/4	19.5
	50	194	190	2	125	165	165	4-17.5	635	318	63	2284.1	0.3~0.4	1/4	34.9
	65	220	216	2	145	185	165	4-17.5	650	318	63	3048	0.3~0.4	1/4	39.9
	80	258	254	2	160	200	165	8-17.5	660	318	63	3244.7	0.4~0.5	1/4	51.9
	100	309	305	2	180	220	280	8-17.5	816	425	64	6964.5	0.4~0.5	1/4	51.9
	125	362	356	3	210	250	280	8-17.5	825	425	64	7439.7	0.4~0.5	3/8	93.2
	150	412	406	3	240	285	310	8-22	1013	549	65	14912	0.5	3/8	184.5
	200	529	521	4	295	340	483	8-22	1300	749	66	49161	0.6	1/2	407.4

河南基斯顿阀门有限公司主要生产销售【EG6K41J英标气动隔膜阀】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！

特别提示：本信息由相关企业和个人自行提供，真实性未证实，仅供参考。请谨慎采用，风险自负。

标签： 隔膜阀气动隔膜阀英标气动隔膜阀
