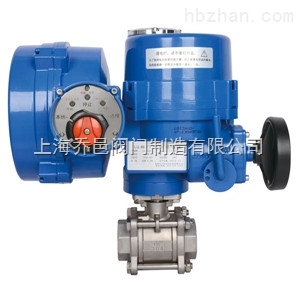

Q911F防爆电动丝口球阀

   日期:2018-06-26     来源:上海乔邑阀门制造有限公司    作者:13817273199    浏览:47    评论:0
核心提示:Q911F防爆电动丝口球阀是由角行程的电动执行机构和球阀组成,适用于两位切断和调节的场合。内螺纹电动球阀阀体与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。适用于介质是粘稠,含颗粒,纤维性质的场合。广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制场合。

精心为您推荐【Q911F防爆电动丝口球阀】是上海乔邑阀门制造有限公司生产销售的主要产品之一,公司常年备有大量库存现货以出厂价直销,我们一直努力为客户提供全套工业阀门的解决方案,让客户购买到物美价廉的产品,欢迎咨询选购!

产品简介:

Q911F防爆电动丝口球阀是由角行程的电动执行机构和球阀组成,适用于两位切断和调节的场合。内螺纹电动球阀阀体与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。适用于介质是粘稠,含颗粒,纤维性质的场合。广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制场合。

特点:

1.动作时间快,输出稳定,可靠性高。
2.结构简单、体积小、重量轻。
3.配套简单,流通能力大。

公司名称:上海乔邑阀门制造有限公司

联 系 人:王经理

联系电话:021-31263567

手机号码:13817273199

公司网址:http://www.shqyv.com/
Q911F防爆电动丝口球阀

零部件材料

零件名称

材料名称

阀体

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13

304

316

316L

阀杆

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

醋酸等腐蚀介质

尿素等腐蚀性介质

技术参数

公称通径DN(mm)

10

15

20

25

32

40

50

65

80

100

公称压力(MPa)

PN1.6、2.5、4.0、6.4 MPa

阀体形式

三片式精铸阀体、二片式精铸阀体

连接形式

螺纹式、焊接式

阀芯形式

"O"型球形阀芯

流量特性

近似快开型

动作范围

0~90°

泄露量Q

按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250:1

配置执行机构

可配精小型、HQ等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

执行器参数

执行器类别

精小型执行器参数

HQ系列执行器参数

电源电压

标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩

50N·M~2000N·M

50N·M~3000N·M

动作范围

0~90° 0~360°

0~90°、0°~270°可选

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

动作时间

15秒/30秒/60秒

18S~112S

保护装置

过热保护

内置过热保护、过载保护

环境温度

-30°~60°

-20℃~+70℃

手动操作

同附带手柄操作

机械离合机构,配手轮操作

机械限位

电气、机械二重限位

2个外部调整螺栓

防护等级

IP65

IP65、IP67、可定制IP68

防爆等级

无防爆

ExdⅡ BT4,ExdⅡ CT6

位置测量

可选装开关或电位计

电位计、比例控制单元

驱动电机

8W/E

鼠笼式异步电机

进线接口

PE1/2〞进线线锁

2个 PF 3/4"

壳体材料

铝合金

钢,铝合金,铝青铜,聚碳酸脂

外涂层

干粉,环氧聚酯,具有超强防腐功能

采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

性能规范

试验压力(Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

气密试验

0.5~0.7



连接尺寸

通径DN

英寸"

连接尺寸

mm

inch

D

L(mm)

H

管螺纹G

B

重量(Kg)

10

3/8

10

60

57

3/8″

95

0.34

15

1/2

15

75

68

1/2″

110

0.47

20

3/4

20

80

70

3/4″

110

0.68

25

1

25

90

80

1″

140

1.2

32

11/4

32

110

85

11/4″

140

1.9

40

11/2

38

125

100

11/2″

180

2.7

50

2

50

144

110

2″

180

3.9

65

21/2

64

186

130

21/2″

200

7.1

80

3

78

206

150

3″

250

11.5

100

4

98

240

170

4″

250

20.5

上海乔邑阀门为您提供优质的【Q911F防爆电动丝口球阀】产品和完善的售后服务,如需订购本产品,请提供口径、压力、材质等详细参数!本文中所有的文字、图片、数据仅供参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请联系我们!
