产品简介：

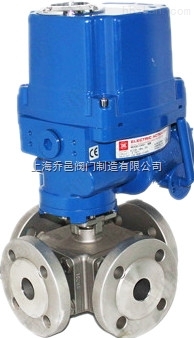

防爆电动四通球阀Q946F是由角行程电动执行机构和四通球阀阀体组成。在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品经营中；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中；电动四通球阀得以广泛的应用。电动四通球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。电动四通球阀广泛使用在石油、天然气、煤炭、矿石开采、化工产品、医药和食品等系统中。
特点：
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能： 阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。
零部件材料
|
阀体/阀盖 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
||||
|
球体 |
GB |
2Crl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
阀杆 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
阀座 |
GB |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
|
ASTM |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
|
|
填料 |
GB |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
ASTM |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
|
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
||||
|
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A1942H |
A194-8 |
A194-8 |
||||
技术参数
|
阀体形式 |
四通铸造阀体 |
|
公称通径 |
DN50～600mm |
|
公称压力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法兰标准 |
JB/T79.2-1994、 ASME/ANSI B165 |
|
连接形式 |
法兰式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
设计和制造 |
GB/T12237-1989； APl608 |
|
检验和试验 |
GB/T13927-1992； APl 598 |
|
执行器型号 |
3810R、DZW、HQ、PSQ |
执行器参数
|
执行器类别 |
精小型执行器参数 |
HQ系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
|
|
输出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
动作范围 |
0～90° 0～360° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
动作时间 |
15秒/30秒/60秒 |
18S～112S |
|
保护装置 |
过热保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
鼠笼式异步电机 |
|
进线接口 |
PE1/2〞进线线锁 |
2个 PF 3/4" |
|
壳体材料 |
铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
|
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
||
性能规范
|
公称压力(MPa) |
常温zui大工作压力(MPa) |
壳体试验压力(MPa) |
气密封试验压力(MPa) |
高压密封试验压力(MPa) |
|
PN1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
PN2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
PN4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
l50LB |
2.0 |
3.0 |
0.6 |
2.2 |
连接尺寸
|
公称压力PN |
公称通径DN |
尺 寸(mm) |
||||||||
|
L |
L0 |
D |
D1 |
D2 |
b |
z-φd |
H1 |
A |
||
|
1．6MPa |
50 |
260 |
130 |
165 |
125 |
100 |
16 |
4-ф18 |
205 |
根据配置 |
|
65 |
320 |
160 |
185 |
145 |
120 |
18 |
4-ф18 |
245 |
||
|
80 |
320 |
160 |
200 |
160 |
135 |
20 |
8-ф18 |
305 |
||
|
100 |
370 |
185 |
220 |
180 |
155 |
20 |
8-ф18 |
340 |
||
|
125 |
510 |
255 |
250 |
210 |
185 |
22 |
8-ф18 |
425 |
||
|
150 |
510 |
255 |
285 |
240 |
2'0 |
24 |
8-ф23 |
450 |
||
|
200 |
580 |
290 |
340 |
295 |
265 |
26 |
12-ф23 |
480 |
||
|
250 |
670 |
335 |
405 |
355 |
320 |
30 |
12-ф25 |
530 |
||
|
300 |
760 |
380 |
460 |
410 |
375 |
30 |
12-ф25 |
585 |
||
|
350 |
850 |
425 |
520 |
470 |
435 |
34 |
16-ф25 |
625 |
||
|
400 |
980 |
490 |
580 |
525 |
485 |
36 |
16-ф30 |
670 |
||
|
450 |
1080 |
540 |
640 |
585 |
545 |
40 |
20-ф30 |
705 |
||
|
500 |
1220 |
610 |
715 |
650 |
608 |
44 |
20-ф34 |
765 |
||
|
600 |
1360 |
680 |
840 |
770 |
718 |
48 |
20-ф41 |
840 |
||
