D71F46手柄式衬氟蝶阀

日期：2018-06-25 来源：河南基斯顿阀门有限公司作者：15639066906 浏览：69 评论：0

核心提示：D71F46手柄式衬氟蝶阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。

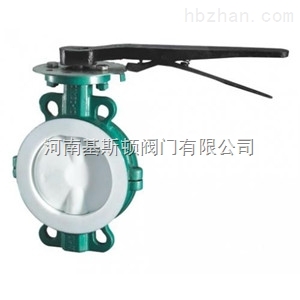

D71F46手柄式衬氟蝶阀

产品简介：

D71F46手柄式衬氟蝶阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。

公司名称：河南基斯顿阀门有限公司

联系人：王经理　

手机号码：156-3906-6906　

公司网址：http://www.hnjisidun.com/

主要零部件材料表：

序号	零件名称	灰铸铁	碳钢	不锈钢		超代碳不锈钢
序号	零件名称	Z	C	P	R	Pl	RL
1	上、下阀体	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35(锻)	CF8	CF8M	CF3	CF3M
3	蝶板轴	1Cr13	2Cr13	1Cr18Ni9Tl	1Cr18Ni12M02Tl	00Cr18Ni1O	00Cr17Ni14M02
4	衬里层/阀座	FEP(F46)
5	0型圈	FPM(氟橡胶)
6	弹性条(垫)	Si(硅橡胶)
7	调节定位座	OCr18Ni9	OCr18Ni9	1Cr18Ni9Tl	1r18Ni12M02Tl	00Cr18Ni1O	00Cr18Ni1 4M02
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	OCr18Ni9	0Cr18Ni9	OCr18Ni9
1 0	手柄	ZLl01(铸造铝合金)

主要连接尺寸及重量表：

公称通径				标准值							参考值
DN(mm)		NPS(inch)		L	D	D1	D2	f	b	Z一φd	D0	H	重量(kg)
DN(mm)		NPS(inch)		PN1.0MPa
40		11/2		33	145	110	85	3	18	4-φ18	160	140	3
50		2		43	160	125	100	3	20	4-φ18	200	145	4
65		21/2		46	180	145	120	3	20	4-φ18	250	155	6
80		3		46	195	160	135	3	22	4/8-φ18	250	165	8
100		4		52	215	180	155	3	22	8-φ18	250	180	12
125		5		56	245	210	185	3	24	8-φ18	300	203	18
150		6		56	280	240	21O	3	24	8-φ23	300	225	28
200		8		60	335	295	265	3	26	8-φ23	200*	275	56
250		10		68	390	350	320	3	28	12-φ23	200*	315	72
300		12		78	440	400	368	4	28	12-φ23	240*	348	88
350		14		78	500	460	428	4	30	16-φ23	240*	415	120
400		16		102	565	51 5	482	4	32	16-φ25	280*	460	145
450		18		114	615	565	532	4	32	20-φ25	280*	500	165
500		20		127	670	620	585	4	34	20-φ25	320*	530	195
600		24		154	780	725	685	5	36	20-φ30	320*	610	268
700		28		165	895	840	800	5	40	20-φ30	360*	675	320
800		32		190	101O	950	905	5	44	24-φ34	360*	805	395
900		36		203	1110	1050	1005	5	46	28-φ34	380*	995	450
1000		40		216	1220	1160	1115	5	50	28-φ34	400*	1170	680
1200		48		254	1450	1380	1325	5	56	32-φ41	400*	1295	825
PN1.6MPa
40	11/2		33		145	11O	85	3	18	4-φ18	200	145	4
50	2		43		160	125	100	3	20	4-φ18	250	150	5
65	21/2		46		180	145	120	3	20	4-φ18	250	160	7
80	3		46		195	160	135	3	22	8-φ18	250	170	10
100	4		52		215	180	155	3	24	8-φ18	300	185	14
125	5		56		245	210	185	3	26	8-φ18	300	210	22
150	6		56		280	240	210	3	28	8-φ23	200*	230	32
200	8		60		335	295	265	3	30	12-φ23	200*	285	66
250	10		68		405	355	320	3	32	12-φ25	240*	325	80
300	12		78		460	410	375	4	34	12-φ25	240*	360	94
350	14		78		520	470	435	4	38	16-φ25	280*	430	125
400	16		102		580	525	485	4	40	16-φ30	280*	475	150
450	18		114		640	585	545	4	44	20-φ30	320*	525	172
500	20		127		705	650	608	4	46	20-φ34	320*	565	225
600	24		154		840	770	718	5	54	20-φ41	360*	620	290
700	28		165		910	840	788	5	54	24-φ41	360*	686	330
800	32		190		1020	950	898	5	54	24-φ41	380*	815	425
900	36		203		1120	1050	998	5	54	28-φ41	400。	1010	495
1000	40		216		1255	1170	1110	5	60	28-φ48	400。	1185	710

*法兰尺寸D、D1、D2、Z-Cd、f、b数值是与蝶阀连接的标准法兰尺寸，简图中尺寸代号仅是其中一部分。

*法兰尺寸PN1.0MPa、DN80螺孔数量JB78时Z=4，其它标准时Z=8。

主要结构图：

河南基斯顿阀门有限公司主要生产销售【D71F46手柄式衬氟蝶阀】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！

公司名称：河南基斯顿阀门有限公司

联系人：王经理　

手机号码：156-3906-6906　

公司网址：http://www.hnjisidun.com/

特别提示：本信息由相关企业和个人自行提供，真实性未证实，仅供参考。请谨慎采用，风险自负。
