精心为您推荐【防爆保温电动球阀BQ941F】是上海乔邑阀门制造有限公司生产销售的主要产品之一,公司常年备有大量库存现货以出厂价直销,我们一直努力为客户提供全套工业阀门的解决方案,让客户购买到物美价廉的产品,欢迎咨询选购!
产品简介:

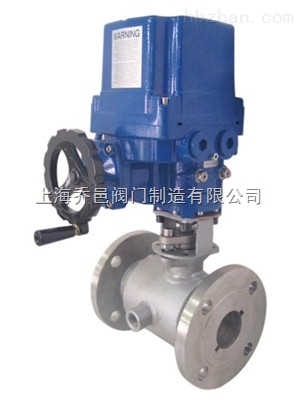

防爆保温电动球阀BQ941F是由电动执行器和球阀组成,带保温夹套,可以通过加热或冷却的气、水、油等为阀体加热保温或冷却保冷,从而使阀内流通的介质保持在一个恒定的温度范围内,有效降低管路运输中介质温度损失。适用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
型号:
BQ941法兰式、BQ971对夹式
特点:
1.采用整体式结构,比一般球阀体积更小,重量更轻,密封性能更优,且无外漏。
2.夹套采用碳素钢管焊接,比铸造的更加牢固。
3.采用直连方式,具有连线简单,结构紧凑,动作稳定。
零部件材料:
零件名称 |
材料名称 |
|||
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
阀杆 |
2Cr13 |
304 |
316 |
316L |
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
|||
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
技术参数:
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB |
|||||||||||
阀体形式 |
法兰式:分体式铸造球阀;对夹式:整体式铸造阀体 |
|||||||||||
连接形式 |
法兰式、对夹式 |
|||||||||||
阀芯形式 |
"O"型球形阀芯 |
|||||||||||
泄露量Q |
按GB/T4213-92,小于额定KV0.01% (软密封:零泄露) |
|||||||||||
基本误差 |
±1% |
|||||||||||
回差 |
±1% |
|||||||||||
死区 |
≤1%(可调) |
|||||||||||
可调范围 |
250:1 |
350:1 |
||||||||||
配置执行机构 |
可配PSQ、HQ、361RS、精小型等系列角行程电动执行机构 |
|||||||||||
控制方式 |
开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制) |
执行器参数:
执行器类别 |
精小型执行器参数 |
HQ系列执行器参数 |
电源电压 |
标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
|
输出力矩 |
50N·M~2000N·M |
50N·M~3000N·M |
动作范围 |
0~90° 0~360° |
0~90°、0°~270°可选 |
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) |
|
动作时间 |
15秒/30秒/60秒 |
18S~112S |
保护装置 |
过热保护 |
内置过热保护、过载保护 |
环境温度 |
-30°~60° |
-20℃~+70℃ |
手动操作 |
同附带手柄操作 |
机械离合机构,配手轮操作 |
机械限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
防爆等级 |
无防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
驱动电机 |
8W/E |
鼠笼式异步电机 |
进线接口 |
PE1/2〞进线线锁 |
2个 PF 3/4" |
壳体材料 |
铝合金 |
钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 |
干粉,环氧聚酯,具有超强防腐功能 |
|
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
性能规范:
设计标准 |
ASME B 16.34 GB/T12224 |
结构长度 |
ASME B 16.10 GB/T12221 |
连接法兰 |
ASME B 16.5、JB/T 79 |
试验和检验 |
JB/T9092 API 598 |
适用介质 |
重油、胶类等易凝固介质 |
连接尺寸:
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
配精小型 |
275 |
280 |
287 |
312 |
312 |
325 |
335 |
365 |
400 |
420 |
440 |
470 |
545 |
580 |
配HQ |
360 |
370 |
380 |
392 |
392 |
415 |
425 |
445 |
490 |
510 |
530 |
560 |
635 |
670 |
|
W |
157 |
157 |
157 |
157 |
208 |
208 |
256 |
256 |
256 |
256 |
256 |
256 |
380 |
380 |
|
PN1.6MPa法兰连接尺寸 |
|||||||||||||||
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
PN2.5MPa法兰连接尺寸 |
|||||||||||||||
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
上海乔邑阀门为您提供优质的【防爆保温电动球阀BQ941F】产品和完善的售后服务,如需订购本产品,请提供口径、压力、材质等详细参数!本文中所有的文字、图片、数据仅供参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请联系我们!
