ZDLPF46衬氟电动单座调节阀ZDLPWF46波纹管/ZDLPF46(ZDLPWF46)衬氟电动(波纹管)单座调节阀
产品简介：

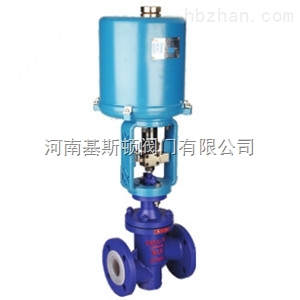

ZDLPF46衬氟电动单座调节阀ZDLPWF46波纹管/ZDLPF46(ZDLPWF46)衬氟电动(波纹管)单座调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座衬四氟阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46)，又采用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
特点：
1、耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
技术参数和性能：
阀体：
|
型 式 |
直通单座球型阀 |
|
公称通径 |
G3/4'、20、25、32、40、50、65、80、100、150mm |
|
公称压力 |
PN1.6MPa |
|
法兰标准 |
RF |
|
材 料 |
ZG230-450 衬F46 |
|
工作温度 |
-40~+180℃ |
|
压盖型式 |
螺栓压紧式 |
|
填 料 |
V型聚四氟乙烯填料 |
阀内组件：
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
阀芯材料 |
2Cr13 衬F46 |
|
阀座材料 |
2Cr13 衬F46 |
|
波纹管材料 |
聚四氟乙烯 |
执行机构：
|
型号 |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
381LSC-160 |
|
隔爆型号 |
381LXA-08 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
381LXC-65 |
381LXC-99 |
381LXC-160 |
|
输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
zui大行程L(mm) |
30 |
60 |
100 |
||||
|
工作速度(mm /s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技术参数 |
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC |
||||||
|
防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 |
|||||||
|
环境温度：-25～+70℃ 环境湿度：≤95% |
|||||||
阀作用形式：
电关式(B)；电开式(K)
性 能：
|
项目 |
技术指标 |
||
|
基本误差% |
±2.5 |
||
|
回差% |
≤2.5 |
||
|
死区% |
≤1.0 |
||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
|
气关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄露量l/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差：
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
阀座直径dN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
||||||||||
|
配用执行机构型号 |
381LSA-08、381LS/XA-20 |
381LS/XB-30 |
381LS/XB-50 |
381LS/XC-65 |
|||||||||||
|
允许压差（MPa） |
6.4 |
5.5 |
3.5 |
2.0 |
3.0 |
2.0 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
|
注：对于波纹管密封调节阀，zui大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。
外形尺寸：
|
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
451 |
|
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
|
H |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
|
H1 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
