上海乔邑阀门制造有限公司是【气动对夹球阀Q671F气动超薄球阀】的生产厂家,备有大量现货以出厂价销售!公司恪守“质量*、诚信经营”的宗旨,为客户提供物美价廉的产品和完善的售后服务,欢迎咨询选购!

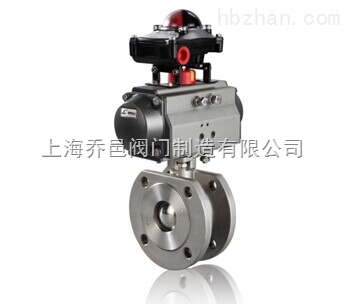

Q671气动对夹球阀
一、气动对夹球阀 产品概述:
气动对夹球阀Q671F气动超薄球阀产品参照意大利产品的特点,与普通球阀相比,气动对夹球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。气动对夹保温夹套球阀保温效果好。此外,气动对夹球阀阀座采用弹性密封结构,密封可靠,启闭轻松。气动对夹球阀设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。气动对夹球阀设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。
二、气动对夹球阀 产品特点:
气动对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-20~150~300℃
驱动方式:手动、气动、电动等。
公称压力:1.6~2.5MPa
三、气动对夹球阀 主要技术参数:
阀体形式 |
整体式锻造、整体式铸造 |
|
公称通径 |
DN10~150mm |
|
公称压力 |
PN1.6 2.5 4.0 MPa (高压可定制) |
|
连接形式 |
超薄法兰式、对夹式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
执行机构 |
可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
流量特性 |
快开特性 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
|
配置执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
可调范围 |
DN10-80 |
DN100-150 |
250:1 |
350:1 |
|
适用温度 |
密封面 |
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
四、气动对夹球阀 详细参数:
公称通径DN(mm) |
L |
D |
D1 |
D2 |
n-Φd |
H |
L1 |
15 |
35 |
95 |
65 |
45 |
4-M12 |
185 |
130 |
20 |
38 |
105 |
75 |
55 |
4-M12 |
191 |
140 |
25 |
42 |
115 |
85 |
65 |
4-M12 |
193 |
150 |
32 |
50 |
135 |
100 |
78 |
4-M16 |
212 |
165 |
40 |
60 |
145 |
110 |
85 |
4-M16 |
217 |
180 |
50 |
70 |
160 |
125 |
100 |
4-M16 |
260 |
200 |
65 |
95 |
180 |
145 |
120 |
4-M16 |
293 |
220 |
80 |
118 |
195 |
160 |
135 |
8-M16 |
323 |
250 |
100 |
140 |
215 |
180 |
155 |
8-M16 |
382 |
280 |
125 |
175 |
245 |
210 |
185 |
8-M16 |
468 |
320 |
150 |
210 |
280 |
240 |
210 |
8-M16 |
510 |
360 |
上海乔邑阀门为您提供专业的【气动对夹球阀Q671F气动超薄球阀】解决方案,如有任何疑问,我们将尽心尽力为您解答!本文中所有文字、数据、图片均只适用于参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请与我们联系!
