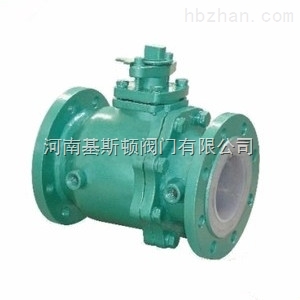

衬氟保温球阀BQ41F46
产品简介:
衬氟保温球阀BQ41F46是衬氟阀门中的一种,其中内腔及球体均采用衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
特点:
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟",以外其它任何强腐蚀性质。
2、采用全通径、浮动球结构,衬氟球阀 阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。
3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。
4、衬氟保温球阀 结构紧凑合理,阀体内腔空间zui小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使衬氟球阀达到零泄漏、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修。
5、具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
技术性能规范:
设计标准 |
HG/T 3704,GB/T 12237 |
API 60 |
||
结构长度 |
HG/T 3704,GB/T 12221 |
ASMEB16.10 |
||
法兰形式尺寸 |
HG/T20592,GB/T9119 |
ASME B16.5,JISB2220 |
||
检验与试验 |
G8/T13927,J8/T9092 |
API 598 |
||
公称、压力(MPa) |
|
1.0 |
1.6 |
150Lb |
实验压力(MPa) |
壳体试压 |
1.5 |
1.5 |
1.5 |
高压密封 |
1.1 |
1.1 |
1.1 |
|
低压密封 |
0.6 |
0.6 |
0.6 |
|
适用温度(℃) |
PFA: -30~200FEP -30~150 -10~80 |
|||
适用介质 |
盐酸、硝酸、氢氟酸、Cl2、硫酸、王水等强腐蚀性介质 |
PN1.0MPa主要外形链接尺寸:
公称通径 |
PN1.0MPa主要链接尺寸 |
|||||||
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
50 |
2 |
200 |
165 |
125 |
100 |
3 |
18 |
4-18 |
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
18 |
4-18 |
80 |
3 |
250 |
200 |
160 |
135 |
3 |
20 |
8-18 |
100 |
4 |
280 |
220 |
180 |
155 |
3 |
20 |
8-18 |
125 |
5 |
320 |
250 |
210 |
185 |
4 |
22 |
8-18 |
150 |
6 |
360 |
285 |
240 |
210 |
4 |
22 |
8-22 |
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
8-22 |
250 |
10 |
450 |
395 |
350 |
320 |
4 |
26 |
12-22 |
300 |
12 |
610 |
445 |
400 |
370 |
4 |
26 |
12-12 |
PN1.6MPa主要外形链接尺寸:
公称通径 |
PN1.6MPa主要链接尺寸 |
|||||||
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
50 |
2 |
200 |
165 |
125 |
100 |
3 |
18 |
4-18 |
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
18 |
4-18 |
80 |
3 |
250 |
200 |
160 |
135 |
3 |
20 |
8-18 |
100 |
4 |
280 |
220 |
180 |
155 |
3 |
20 |
8-18 |
125 |
5 |
320 |
250 |
210 |
185 |
4 |
22 |
8-18 |
150 |
6 |
360 |
285 |
240 |
210 |
4 |
22 |
8-22 |
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
12-22 |
250 |
10 |
450 |
405 |
355 |
320 |
4 |
26 |
12-26 |
300 |
12 |
610 |
460 |
410 |
370 |
4 |
28 |
12-26 |
PN2.5MPa主要外形链接尺寸:
公称通径 |
PN2.5MPa主要链接尺寸 |
|||||||
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
50 |
2 |
200 |
165 |
125 |
100 |
3 |
20 |
4-18 |
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
22 |
4-18 |
80 |
3 |
250 |
200 |
160 |
135 |
3 |
24 |
8-18 |
100 |
4 |
280 |
235 |
190 |
155 |
3 |
24 |
8-22 |
125 |
5 |
320 |
270 |
220 |
185 |
4 |
26 |
8-26 |
150 |
6 |
360 |
300 |
250 |
210 |
4 |
28 |
8-26 |
200 |
8 |
400 |
360 |
230 |
275 |
4 |
30 |
12-26 |
250 |
10 |
450 |
425 |
370 |
330 |
4 |
32 |
12-30 |
300 |
12 |
610 |
485 |
430 |
390 |
4 |
34 |
16-30 |
CIass150主要外形链接尺寸:
公称通径 |
CIass150主要链接尺寸 |
|||||||
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
15 |
1/2 |
110 |
89 |
60.5 |
35 |
3 |
15 |
4-15 |
20 |
3/4 |
117 |
98 |
70 |
43 |
3 |
15 |
4-15 |
25 |
1 |
127 |
108 |
79.5 |
51 |
3 |
15 |
4-15 |
32 |
5/4 |
140 |
117 |
89 |
64 |
3 |
15 |
4-15 |
40 |
3/2 |
165 |
127 |
98.5 |
73 |
3 |
16 |
4-15 |
50 |
2 |
178 |
152 |
120.5 |
92 |
3 |
17 |
4-19 |
65 |
5/2 |
190 |
178 |
139.5 |
105 |
3 |
19 |
4-19 |
80 |
3 |
203 |
190 |
152.5 |
127 |
3 |
20 |
4-19 |
100 |
4 |
229 |
229 |
190.5 |
157 |
3 |
24 |
8-19 |
125 |
5 |
254 |
254 |
216 |
186 |
4 |
25 |
8-22 |
150 |
6 |
394 |
279 |
241.5 |
216 |
4 |
27 |
8-22 |
200 |
8 |
457 |
343 |
298.5 |
270 |
4 |
30 |
8-22 |
250 |
10 |
533 |
406 |
362 |
324 |
4 |
32 |
12-25 |
300 |
12 |
610 |
483 |
432 |
381 |
5 |
34 |
12-25 |
