Q44F46衬氟三通球阀Q45F46

   日期:2018-06-20     来源:河南基斯顿阀门有限公司    作者:15639066906    浏览:34    评论:0
核心提示:Q44F46衬氟三通球阀Q45F46/衬氟T型L型三通球阀具有结构紧凑、外型美观、密封性能好,它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭,四阀座密封气动三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流,广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

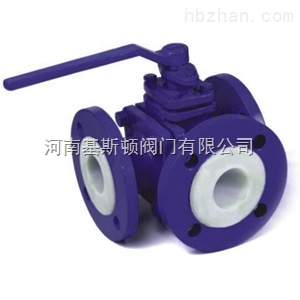

Q44F46衬氟三通球阀Q45F46/衬氟T型L型三通球阀

产品简介:

Q44F46衬氟三通球阀Q45F46/衬氟T型L型三通球阀具有结构紧凑、外型美观、密封性能好,它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭,四阀座密封气动三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流,广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

特性

腐蚀性:几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀流通能力大且介质流向不受限制

密封性能好、泄漏量小;密封阀座采用聚四氟乙烯,具有可靠地密封性和自润滑性,泄漏量低

除适用于一般的气、液体外,更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质

结构简单维修方便。

公司名称:河南基斯顿阀门有限公司
联 系 人:王经理
手机号码:156-3906-6906
公司网址:http://www.hnjisidun.com/
Q45F46、Q44F46衬氟三通球阀

技术性能规范:

设计标准

HG/T 3704,GB/T 12237

API 60

结构长度

HG/T 3704,GB/T 12221

ASMEB16.10

法兰形式尺寸

HG/T 20592,GB/T 9119

ASME B16.5, JIS B2220

检验与试验

G8/T 13927,J8/T 9092

API 598

公称、压力(MPa)



1.0

1.6

150Lb

实验压力(MPa)

壳体试压

1.5

1.5

1.5

高压密封

1.1

1.1

1.1

低压密封

0.6

0.6

0.6

适用温度(℃)

PFA: -30~200FEP -30~150GXPO: -10~80

适用介质

盐酸、硝酸、氢氟酸、Cl2、硫酸、王水等强腐蚀性介质

外形链接尺寸HG/T 20592 PN10/PN16(单位:mm

DN

L

D

D1

D2

Z-d

f

b

25

165

120

85

65

4-14

2

14

32

180

140

100

78

4-18

3

16

40

200

150

110

85

4-18

3

16

50

200

165

125

100

4-18

3

16

65

240

185

145

120

4-18

3

18

80

250

200

160

135

8-18

3

20

100

280

220

180

155

8-18

3

20

125

360

250

210

185

8-18

3

22

150

370

285

240

210

8-23

3

24

外形链接尺寸ASME B16.5 Class150 (单位:mm)

NPS

L

D

01

02

Z-d

f

b

1

165

108

79.5

51

4-16

2

12

11/4

180

117

89.0

64

4-16

2

13

11/2

200

127

98.5

73

4-16

2

15

2

200

152

120.5

92

4-19

2

16

21/2

240

178

139.5

105

4-19

2

18

3

250

190

152.5

127

4-19

2

19

4

280

229

190.5

157

8-19

2

24

5

360

254

216.0

186

8-22

3

24

6

370

279

241.5

216

8-22

3

26

河南基斯顿阀门有限公司主要生产销售【Q44F46衬氟三通球阀Q45F46/衬氟T型L型三通球阀】,备有大量库存现货以出厂价直销!多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念,努力为客户提供高品质的产品和完善的售后服务,欢迎咨询选购!本文中所有文字、数据、图片仅供参考,如需了解更多的性能参数、结构尺寸、价格等详情,请联系我公司,我们竭诚为您服务!

公司名称:河南基斯顿阀门有限公司
联 系 人:王经理
手机号码:156-3906-6906
公司网址:http://www.hnjisidun.com/
