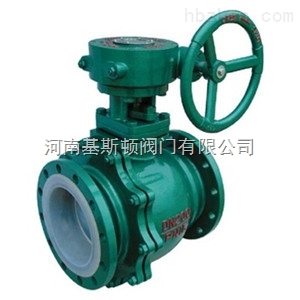

Q341F46蜗轮衬氟球阀
产品简介:
Q341F46蜗轮衬氟球阀内腔及球体均衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏;球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性;采用全塑料衬里工艺,耐介质的强腐蚀。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果zui明显。
特点:
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟",以外其它任何强腐蚀性质
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性
4、结构紧凑合理,阀体内腔空间zui小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修
安装:
1、未使用时,应将球体处于开启状态,阀门应整齐地存放在通风、干燥的仓库内,严禁堆置和露天存放。阀门两端应用堵盖封口,以防灰尘、杂质进入阀门内部。
2、安装前,应仔细核对阀门标志及合格证是否符合使用要求,确认无误后方可进行安装。安装过程中不允许将两端衬氟密封面损伤。
3、在使用中,仅作全开或全关使用,不宜作调节流量用,不允许在负压的工况下使用。
4、在使用中,应随时观察,发现故障应立即停用,查明原因并消除。
技术标准:
设计与制造 |
GB/T12237 |
机构长度 |
HG/T3704-2003GB/T12221 ASME B16.10 |
法兰尺寸 |
HG/T20592-2009 ANSI B16.5a |
驱动方式 |
手动、电动、气动 |
公称压力 |
0.6、1.0、1.6、2.5MPa Class150 JIS10K |
压力试验 |
GB/T13927-92 API 598 |
基本型号:
手动 |
Q41F3 |
蜗轮 |
Q341F3 |
Q41F46 |
Q341F46 |
||
气动 |
Q641F3 |
电动 |
Q941F3 |
Q641F46 |
Q941F46 |
主要零部件材料:
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
Z |
C |
P8 |
R8 |
R3 |
R3 |
||
1 |
阀体阀盖 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
2 |
球体阀杆 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
3 |
衬里阀座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
|||||
4 |
填料压盖 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
|||
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|||
7 |
紧固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|||
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|||
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
PN1.0MPa主要外形链接尺寸:
公称通径 |
PN1.0MPa主要链接尺寸 |
|||||||
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
50 |
2 |
200 |
165 |
125 |
100 |
3 |
18 |
4-18 |
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
18 |
4-18 |
80 |
3 |
250 |
200 |
160 |
135 |
3 |
20 |
8-18 |
100 |
4 |
280 |
220 |
180 |
155 |
3 |
20 |
8-18 |
125 |
5 |
320 |
250 |
210 |
185 |
4 |
22 |
8-18 |
150 |
6 |
360 |
285 |
240 |
210 |
4 |
22 |
8-22 |
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
8-22 |
250 |
10 |
450 |
395 |
350 |
320 |
4 |
26 |
12-22 |
300 |
12 |
610 |
445 |
400 |
370 |
4 |
26 |
12-12 |
PN1.6MPa主要外形链接尺寸:
公称通径 |
PN1.6MPa主要链接尺寸 |
|||||||
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
50 |
2 |
200 |
165 |
125 |
100 |
3 |
18 |
4-18 |
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
18 |
4-18 |
80 |
3 |
250 |
200 |
160 |
135 |
3 |
20 |
8-18 |
100 |
4 |
280 |
220 |
180 |
155 |
3 |
20 |
8-18 |
125 |
5 |
320 |
250 |
210 |
185 |
4 |
22 |
8-18 |
150 |
6 |
360 |
285 |
240 |
210 |
4 |
22 |
8-22 |
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
12-22 |
250 |
10 |
450 |
405 |
355 |
320 |
4 |
26 |
12-26 |
300 |
12 |
610 |
460 |
410 |
370 |
4 |
28 |
12-26 |
PN2.5MPa主要外形链接尺寸:
公称通径 |
PN2.5MPa主要链接尺寸 |
|||||||
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
50 |
2 |
200 |
165 |
125 |
100 |
3 |
20 |
4-18 |
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
22 |
4-18 |
80 |
3 |
250 |
200 |
160 |
135 |
3 |
24 |
8-18 |
100 |
4 |
280 |
235 |
190 |
155 |
3 |
24 |
8-22 |
125 |
5 |
320 |
270 |
220 |
185 |
4 |
26 |
8-26 |
150 |
6 |
360 |
300 |
250 |
210 |
4 |
28 |
8-26 |
200 |
8 |
400 |
360 |
230 |
275 |
4 |
30 |
12-26 |
250 |
10 |
450 |
425 |
370 |
330 |
4 |
32 |
12-30 |
300 |
12 |
610 |
485 |
430 |
390 |
4 |
34 |
16-30 |
CIass150主要外形链接尺寸:
公称通径 |
CIass150主要链接尺寸 |
|||||||
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
15 |
1/2 |
110 |
89 |
60.5 |
35 |
3 |
15 |
4-15 |
20 |
3/4 |
117 |
98 |
70 |
43 |
3 |
15 |
4-15 |
25 |
1 |
127 |
108 |
79.5 |
51 |
3 |
15 |
4-15 |
32 |
5/4 |
140 |
117 |
89 |
64 |
3 |
15 |
4-15 |
40 |
3/2 |
165 |
127 |
98.5 |
73 |
3 |
16 |
4-15 |
50 |
2 |
178 |
152 |
120.5 |
92 |
3 |
17 |
4-19 |
65 |
5/2 |
190 |
178 |
139.5 |
105 |
3 |
19 |
4-19 |
80 |
3 |
203 |
190 |
152.5 |
127 |
3 |
20 |
4-19 |
100 |
4 |
229 |
229 |
190.5 |
157 |
3 |
24 |
8-19 |
125 |
5 |
254 |
254 |
216 |
186 |
4 |
25 |
8-22 |
150 |
6 |
394 |
279 |
241.5 |
216 |
4 |
27 |
8-22 |
200 |
8 |
457 |
343 |
298.5 |
270 |
4 |
30 |
8-22 |
250 |
10 |
533 |
406 |
362 |
324 |
4 |
32 |
12-25 |
300 |
12 |
610 |
483 |
432 |
381 |
5 |
34 |
12-25 |
河南基斯顿阀门有限公司主要生产销售【Q341F46蜗轮衬氟球阀】,备有大量库存现货以出厂价直销!多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念,努力为客户提供高品质的产品和完善的售后服务,欢迎咨询选购!本文中所有文字、数据、图片仅供参考,如需了解更多的性能参数、结构尺寸、价格等详情,请联系我公司,我们竭诚为您服务!
