精心为您推荐【气动带手动衬氟球阀Q641F46】是上海乔邑阀门制造有限公司生产销售的主要产品之一,公司常年备有大量库存现货以出厂价直销,我们一直努力为客户提供全套工业阀门的解决方案,让客户购买到物美价廉的产品,欢迎咨询选购!
产品简介:

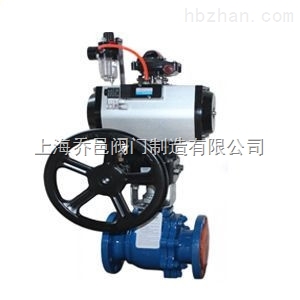

气动带手动衬氟球阀Q641F46是一种(球体)绕垂直于通道轴旋转90?的阀门,其由回转型角行程电子式气动执行器和O型阀结构组成。Q641F46气动带手动衬氟球阀属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出。可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
气动带手动衬氟球阀产品特点:
1.Q641F46气动衬氟球阀流体阻力小,是所有阀类中流体阻力zui小的一种。以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。Q641F46气动衬氟球阀以角行程输出的扭矩转动球体0~90?,达到启闭动作或调节动作。
2.Q641F46气动衬氟球阀是全电子式气动执行机构,采有机电一体化结构。Q641F46气动衬氟球阀具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单。Q641F46气动衬氟球阀通过输入电流信号或电压信号,改变球芯的旋转角度(0-90?任意角度),实现比例调节动作。
3.Q641F46气动衬氟球阀球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 Q641F46气动衬氟球阀特别适用于要求零泄漏率的场合。
4.Q641F46气动衬氟球阀有效的降低了球与密封圈之间的磨擦系数,减少了操作力矩。当介质压力较小时,Q641F46气动衬氟球阀密封圈与球体接触面较小,故有较大的密封比压,确保可靠密封,当介质压力较大时,Q641F46气动衬氟球阀密封圈与球体接触面积也相应增大,故阀座密封圈能承受较大的介质推力而不会损坏,确保可靠密封。
气动带手动衬氟球阀型号含义:
阀门种类 |
动作方式 |
连接方式 |
阀芯结构 |
密封材料 |
Q:球阀 | 6:气动 |
1:螺纹连接 4:法兰式连接 7:对夹式连接 |
1:软密封浮动式球芯 4:L型三通 5:T型三通 7:硬密封固定式球芯 |
F:聚四氟乙烯 H:硬质合金 |
气动带手动衬氟球阀主要零件材料及适用温度、介质:
Q641F46气动球阀通径mm |
DN15-DN300 |
|||
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
主要零件
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
球体 |
2Cr13、(304) |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀座密封 |
增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封 |
|||
填料 |
聚四氟乙烯 、柔性石墨 |
|||
适用工况
|
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
适用温度 |
聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃ |
气动带手动衬氟球阀各型号所表示的压力、材质:
产品名称 |
型号 |
材质 |
压力MPa |
气动球阀 |
Q641F46-16C |
铸钢WCB |
1.6 |
气动球阀 |
Q641F46-25C |
2.5 |
|
气动球阀 |
Q641F46-40C |
4.0 |
|
气动球阀 |
Q641F46-16P |
304不锈钢 |
1.6 |
气动球阀 |
Q641F46-25P |
2.5 |
|
气动球阀 |
Q641F46-40P |
4.0 |
|
气动球阀 |
Q641F46-16R |
316不锈钢 |
1.6 |
气动球阀 |
Q641F46-25R |
2.5 |
|
气动球阀 |
Q641F46-40R |
4.0 |
气动带手动衬氟球阀应用规范:
Q641F46气动衬氟球阀制造标准 |
Q641F46气动衬氟球阀法兰标准 |
Q641F46气动衬氟球阀结构标准 |
Q641F46气动衬氟球阀检验试验标准 |
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
气动带手动衬氟球阀外形尺寸:
产品名称 |
产品型号 |
通径 |
尺 寸(mm) |
|||||||||||
1.6MPa |
2.5MPa |
4.0MPa |
6.4MPa |
|||||||||||
L |
D |
D1 |
L |
D |
D1 |
L |
D |
D1 |
L |
D |
D1 |
|||
气动衬氟球阀 |
Q641F46 |
15 |
130 |
95 |
65 |
130 |
95 |
65 |
130 |
130 |
65 |
140 |
105 |
75 |
气动衬氟球阀 |
Q641F46 |
20 |
140 |
105 |
75 |
140 |
105 |
75 |
140 |
150 |
75 |
152 |
125 |
90 |
气动衬氟球阀 |
Q641F46 |
25 |
150 |
115 |
85 |
150 |
115 |
85 |
150 |
160 |
85 |
180 |
135 |
100 |
气动衬氟球阀 |
Q641F46 |
32 |
165 |
135 |
100 |
165 |
135 |
100 |
180 |
180 |
100 |
200 |
150 |
110 |
气动衬氟球阀 |
Q641F46 |
40 |
180 |
145 |
110 |
180 |
145 |
110 |
200 |
200 |
110 |
220 |
165 |
125 |
气动衬氟球阀 |
Q641F46 |
50 |
200 |
160 |
125 |
200 |
160 |
125 |
220 |
230 |
125 |
250 |
175 |
135 |
气动衬氟球阀 |
Q641F46 |
65 |
220 |
180 |
145 |
220 |
180 |
145 |
250 |
290 |
145 |
280 |
200 |
160 |
气动衬氟球阀 |
Q641F46 |
80 |
250 |
195 |
160 |
250 |
195 |
160 |
280 |
310 |
160 |
320 |
210 |
170 |
气动衬氟球阀 |
Q641F46 |
100 |
280 |
215 |
180 |
280 |
230 |
190 |
320 |
350 |
190 |
360 |
250 |
200 |
气动衬氟球阀 |
Q641F46 |
125 |
320 |
245 |
210 |
320 |
270 |
220 |
360 |
270 |
220 |
381 |
295 |
240 |
气动衬氟球阀 |
Q641F46 |
150 |
360 |
280 |
240 |
360 |
300 |
250 |
400 |
300 |
250 |
403 |
340 |
280 |
气动衬氟球阀 |
Q641F46 |
200 |
400 |
335 |
295 |
400 |
360 |
310 |
502 |
375 |
320 |
上海乔邑阀门为您提供优质的【Q641F46气动带手动衬氟球阀】产品和完善的售后服务,如需订购本产品,请提供口径、压力、材质等详细参数!本文中所有的文字、图片、数据仅供参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请联系我们!
