法兰衬氟蝶阀D341F46

日期：2018-06-19 来源：河南基斯顿阀门有限公司作者：15639066906 浏览：53 评论：0

核心提示：法兰衬氟蝶阀D341F46又称氟塑料衬里耐腐阀门，是将聚四氟乙烯采用模压方法置于钢质或铁质的阀门承压件的内壁或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。主要用于-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，常见的衬氟材料有 FEP（F46）、PCTFE（F3），FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

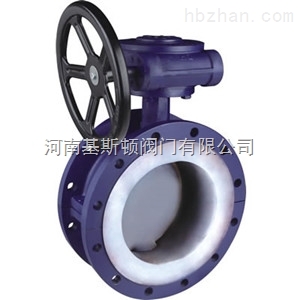

法兰衬氟蝶阀D341F46

产品简介：

法兰衬氟蝶阀D341F46又称氟塑料衬里耐腐阀门，是将聚四氟乙烯采用模压方法置于钢质或铁质的阀门承压件的内壁或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。主要用于-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，常见的衬氟材料有 FEP（F46）、PCTFE（F3），FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

特点：

1、设计新颖、合理、结构独特，重量轻，启闭迅速

2、操力矩小，操作方便，省力灵巧

3、可以任何位置安装、维修方便

4、密封件可以更换、密封性能可靠达到双向密封零泄漏

5、密封材料耐老化、耐腐蚀、使用寿命长等特点。

公司名称：河南基斯顿阀门有限公司

联系人：王经理　

手机号码：156-3906-6906　

公司网址：http://www.hnjisidun.com/

标准：

设计标准：GB/T12238-1989

法兰连接尺寸：GB/T9113.1-2000　GB/T9115.1-2000　JB78

结构长度：GB/T12221-1989

压力试验：GB/T13927-1992；JB/T9092-1999

主要零件材质：

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸铁、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

技术参数：

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸汽、煤气、油品等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

密封材料选用和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或J	XA或JA	XB或JB	XC、JC或F	XD或JD	XE或JE
耐zui高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐zui低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

PN0.6MPa外形链接尺寸：

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法兰式	PN0.6MPa
40	11/2	106	33	130	100	80	3	14
50	2	108	43	140	110	90	3	14
65	21/2	112	46	160	130	110	3	14
80	3	114	46	190	150	125	3	16
100	4	127	52	210	170	145	3	16
125	5	140	56	240	200	175	3	18
150	6	140	56	265	225	200	3	18
200	8	152	60	320	280	255	3	20
250	10	165	68	375	335	310	4	22
300	12	178	78	440	395	363	4	22
350	14	190	78	490	445	413	4	22
400	16	216	102	540	495	463	4	22
450	18	222	114	595	550	518	4	22
500	20	229	127	654	600	568	4	24
600	24	267	154	755	705	667	5	30
700	28	292	165	860	810	772	5	24
800	32	318	190	975	920	878	5	24
900	36	330	203	1075	1020	980	5	26
1000	40	410	216	1175	1120	1080	5	26
1200	48	470	254	1405	1340	12953	5	28

PN1.0MPa外形链接尺寸：

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法兰式	PN1.0MPa
40	11/2	106	150	110	85	3	18	4-18
50	2	108	165	125	100	3	18	4-18
65	21/2	112	185	145	120	3	18	4-18
80	3	114	200	160	135	3	20	8-18
100	4	127	220	180	155	3	20	8-18
125	5	140	250	210	185	3	22	8-18
150	6	140	285	240	210	3	22	8-22
200	8	152	340	295	265	3	24	8-22
250	10	165	395	350	320	4	26	12-22
300	12	178	445	400	370	4	26	12-22
350	14	190	505	460	430	4	26	16-22
400	16	216	565	515	480	4	26	16-26
450	18	222	615	565	530	4	28	20-26
500	20	229	670	620	580	4	28	20-26
600	24	267	780	725	680	5	34	20-30
700	28	292	895	840	795	5	34	24-30
800	32	318	1015	950	900	5	36	24-33
900	36	330	1115	1050	1000	5	38	28-33
1000	40	410	1230	1160	1115	5	38	28-36
1200	48	470	1455	1380	1330	5	44	32-39

PN1.6MPa外形链接尺寸：

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法兰式	PN1.6MPa
40	11/2	106	150	110	85	3	18	4-18
50	2	108	165	125	100	3	18	4-18
65	21/2	112	185	145	120	3	18	4-18
80	3	114	200	160	135	3	20	8-18
100	4	127	220	180	155	3	20	8-18
125	5	140	250	210	185	3	22	8-18
150	6	140	285	240	210	3	22	8-22
200	8	152	340	295	265	3	24	12-22
250	10	165	405	355	320	4	26	12-26
300	12	178	465	410	370	4	28	12-26
350	14	190	520	470	430	4	30	16-26
400	16	216	580	525	480	4	32	16-30
450	18	222	640	585	550	4	40	20-30
500	20	229	715	650	610	5	44	20-33
600	24	267	840	770	720	5	54	20-36
700	28	292	910	840	759	5	42	24-36
800	32	318	1025	950	900	5	42	24-39
900	36	330	1125	1050	1000	5	44	28-39
1000	40	410	1255	1170	1110	5	46	28-42
1200	48	470	1485	1390	1330	5	52	32-48

PN2.5MPa外形链接尺寸：

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法兰式	PN2.5MPa
40	11/2	106	150	110	85	3	18	4-18
50	2	108	165	125	100	3	20	4-18
65	21/2	112	185	145	120	3	22	8-18
80	3	114	200	160	135	3	24	8-18
100	4	127	235	190	155	3	24	8-22
125	5	140	270	220	185	3	26	8-26
150	6	140	300	250	210	3	28	8-26
200	8	152	360	310	275	3	30	12-26
250	10	165	425	370	330	4	32	12-30
300	12	178	485	430	390	4	34	16-30
350	14	190	555	490	450	4	38	16-33
400	16	216	620	550	505	4	40	16-36
450	18	222	670	600	550	4	46	20-36
500	20	229	730	660	610	5	18	20-36
600	24	267	845	770	720	5	58	20-39
700	28	292	960	875	800	5	50	24-42
800	32	318	1085	990	940	5	54	24-48
900	36	330	1185	1090	1040	5	58	28-48
1000	40	410	1320	1210	1150	5	62	28-55
1200	48	470	1530	1420	1360	5	70	32-55

ANSI150LB外形链接尺寸：

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法兰式	ANSI150LB
40	11/2	106	130	98.5	73	3	16	4-15
50	2	108	152	120.5	92	3	17	4-19
65	21/2	112	178	139.5	105	3	19	4-19
80	3	114	190	152.5	127	3	20	4-19
100	4	127	229	190.5	157	3	24	8-19
125	5	140	254	216	186	3	25	8-22
150	6	140	279	241.5	216	3	27	8-22
200	8	152	343	298.5	270	3	30	8-22
250	10	165	406	362.5	324	4	32	12-25
300	12	178	483	432	381	4	34	12-25
350	14	190	533	476	413	4	37	12-30
400	16	216	597	539.5	470	4	39	16-30
450	18	222	635	578	533	4	42	16-33
500	20	229	698	635	584	4	45	20-33
600	24	267	813	749.5	692	5	50	20-36

JIS10K外形链接尺寸：

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法兰式	JIS10K
40	11/2	106	140	105	85	3	17	4-19
50	2	108	155	120	100	3	17	4-19
65	21/2	112	175	140	120	3	19	4-19
80	3	114	185	150	130	3	19	8-19
100	4	127	210	175	155	3	19	8-19
125	5	140	250	210	185	3	21	8-23
150	6	140	280	240	215	3	23	8-23
200	8	152	330	290	265	3	23	12-23
250	10	165	400	355	325	4	25	12-25
300	12	178	445	400	370	4	25	16-25
350	14	190	490	445	415	4	27	16-25
400	16	216	560	510	475	4	30	16-27
450	18	222	620	565	530	4	32	20-27
500	20	229	675	620	585	4	32	20-27
600	24	267	795	730	690	5	34	24-33

河南基斯顿阀门有限公司主要生产销售【法兰衬氟蝶阀D341F46】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！
