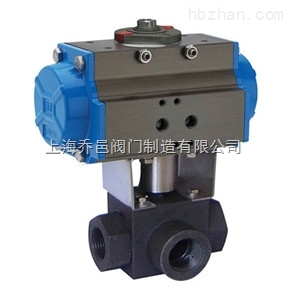

精心为您推荐【Q614N气动高压三通球阀Q615N】是上海乔邑阀门制造有限公司生产销售的主要产品之一，公司常年备有大量库存现货以出厂价直销，我们一直努力为客户提供全套工业阀门的解决方案，让客户购买到物美价廉的产品，欢迎咨询选购！
产品简介：
气动高压三通球阀分为内螺纹、外螺纹、焊接式、法兰式等三种连接方式。Q614N气动高压三通球阀Q615N可采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、天然气、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
公司名称：上海乔邑阀门制造有限公司
联 系 人：王经理
联系电话：021-31263567
手机号码：13817273199
公司网址：http://www.shqyv.com/
主要技术参数：
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀体形式 | 法兰式、焊接式、螺纹式 | |||||||||||
| 公称压力 | PN10.0、16.0、25.0、32.0、36.0、42.0 MPa；ANSI 600、900、1500、2500LB | |||||||||||
| 连接形式 | 法兰式、焊接式、螺纹式(适用于2"以内) | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 阀芯形式 | O型球体阀芯 | |||||||||||
| 流量特性 | 近似快开特性 | |||||||||||
| 动作范围 | 0～90°、0～360° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 配置执行机构 | GT、AT、ST、SR系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制能、4～20mA模拟量信号控制 | |||||||||||
执行器技术参数：
| 执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
主要零件材料：
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖 | A105锻钢 | 304锻钢 | 316锻钢 | 316L锻钢 |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
主要性能规范：
| 公称通径DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低压气密试验 | 0.5～0.7 | |||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||
产品选型：
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
上海乔邑阀门为您提供优质的【Q614N气动高压三通球阀Q615N】产品和完善的售后服务，如需订购本产品，请提供口径、压力、材质等详细参数！本文中所有的文字、图片、数据仅供参考，若需要了解更多的性能参数、结构尺寸、价格等详情，请联系我们！
