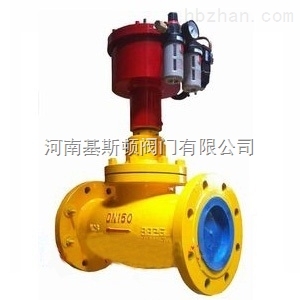

天然气紧急切断阀QDQ421F
产品简介：
天然气紧急切断阀QDQ421F由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。气源要求经过滤的压缩空气或氮气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。
紧急切断阀具有极佳的技术性能，低负荷损失和高可靠性，安装在液化气，天燃气，液氨与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75℃时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。
电控的工作原理：
1.紧急切断阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。
2.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
3.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
4.阀门安装方向:高进低出
性能规范：
压力等级：1.6/4.0Mpa
气缸工作压力：≤2.0Mpa
使用温度 ：-40~ 80℃
气缸使用介质： 氮气`无水空气
使用介质： 天然气，液化气，液氨
熔闭时间：±70℃
关闭时间：≤5秒
气缸开启压力：≥0.3-0.6Mpa
阀体：铸刚，不锈钢。304,316,316L
弹簧：50CrVA(弹簧钢)
气缸，活塞：球墨铸铁
密封圈，O型圈：聚四氟乙烯，丁晴橡胶
类型：常开式，常闭式
安装连接尺寸：
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
z-d |
|
15 |
130 |
215 |
95 |
65 |
45 |
16 |
2 |
4-14 |
|
20 |
150 |
255 |
105 |
75 |
55 |
16 |
2 |
4-14 |
|
25 |
160 |
285 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
180 |
300 |
135 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
200 |
320 |
145 |
110 |
85 |
18 |
2 |
4-18 |
|
50 |
230 |
380 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
290 |
420 |
180 |
145 |
120 |
22 |
3 |
8-18 |
|
80 |
310 |
450 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
100 |
350 |
520 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
125 |
400 |
558 |
270 |
220 |
188 |
28 |
3 |
8-23 |
|
150 |
480 |
750 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
200 |
600 |
950 |
360 |
310 |
278 |
34 |
3 |
12-25 |
|
250 |
650 |
1050 |
425 |
370 |
322 |
36 |
3 |
12-30 |
|
300 |
750 |
1120 |
485 |
430 |
390 |
40 |
3 |
16-30 |
安装注意事项：
1.保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2.安装前应将本阀清除干净，将各螺纹连接处拧紧。
3.紧急切断阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。阀门安装方向：高进低出。
4.订货须注明法兰密封面形式，压力等级及连接标准。
