产品简介：

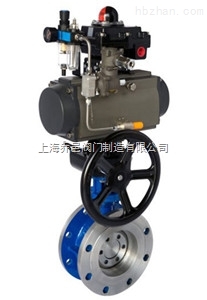

气动硬密封法兰式蝶阀D643H是由气动执行器和三偏心金属硬密封法兰蝶阀组成，采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。安装对应的阀门附件可以用来切断和调节的场合使用，例如：配电磁阀换向阀、限位开关等用在开关和切断的场合，配阀门定位器，给出模拟量控制信号4-20mA，可以控制阀门开度大小，来实现调节管道压力、流量、温度的大小。

三维偏心几何形状：

偏心1：阀轴位于阀座后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2：阀轴中心线偏离管道和阀门中心线，避免受阀开启和关闭的干扰。
偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除磨擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

使用寿命更长的无磨擦密封

1、作为标准配置，阀座采Cr13合金或钨络钴合金硬面。
2、密封垫采用螺旋盘绕不锈钢/石墨，用于实现零泄漏。

执行机构：

采用新型系列ATD型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端的调节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
