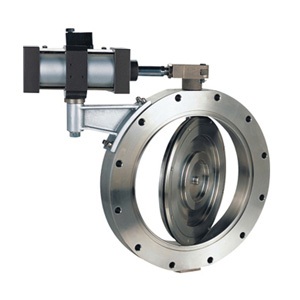

气动高真空蝶阀GIQ-A
产品简介：
气动高真空蝶阀GIQ-A适用于高真空系统中用来接通或截止气流之用。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，执行气缸推动，使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。
GIQ-A型系列气动高真空蝶阀适用的工作介质为空气和非腐蚀性气体。
公司名称：上海乔邑阀门制造有限公司
联 系 人：王经理
联系电话：021-31263567
手机号码：13817273199
公司网址：http://www.shqyv.com/
主要技术性能：
|
适用范围(Pa) |
2x105～1.3x10-5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶) |
|
气源压力(MPa) |
0.4～0.6 |
|
法兰标准 |
GB/T6070 |
|
安装位置 |
任意 |
|
电源电压 |
标准出厂：AC220V/50Hz |
|
信号反馈 |
标准出厂：不带反馈信号 |
主要外形尺寸：
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
h |
A |
L |
W |
n-ΦC |
|
GIQ-50A |
50 |
110 |
90 |
162 |
55 |
26 |
160 |
62 |
4-Φ9 |
|
GIQ-63A |
63 |
130 |
110 |
172 |
66 |
32 |
180 |
81 |
|
|
GIQ-80A |
80 |
145 |
125 |
178 |
74 |
8-Φ9 |
|||
|
GIQ-100A |
100 |
165 |
145 |
187 |
84 |
8-Φ12 |
|||
|
GIQ-125A |
125 |
200 |
175 |
208 |
102 |
35 |
207 |
86 |
|
|
GIQ-150A |
150 |
225 |
200 |
220 |
114 |
||||
|
GIQ-200A |
200 |
285 |
260 |
256 |
146 |
45 |
236 |
100 |
12-Φ11 |
|
GIQ-250A |
250 |
335 |
310 |
282 |
173 |
50 |
|||
|
GIQ-300A |
300 |
425 |
395 |
350 |
216 |
55 |
280 |
118 |
12-Φ14 |
|
GIQ-400A |
400 |
510 |
480 |
392 |
259 |
60 |
304 |
130 |
16-Φ14 |
|
GIQ-500A |
500 |
600 |
565 |
440 |
312 |
80 |
350 |
175 |
12-Φ18 |
|
GIQ-600A |
600 |
710 |
670 |
525 |
366 |
100 |
360 |
212 |
12-Φ21 |
|
GIQ-800A |
800 |
920 |
880 |
690 |
473 |
130 |
520 |
268 |
20-Φ21 |
上海乔邑阀门制造有限公司主要生产销售【气动高真空蝶阀GIQ-A】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！
