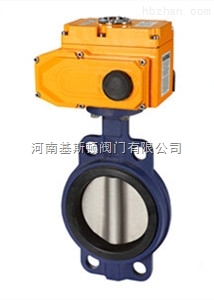

D971X电动蝶阀/电动对夹式蝶阀
产品简介：
D971X电动蝶阀/电动对夹式蝶阀是由角行程的电动执行机构和蝶阀组成，密封圈为橡胶圈或聚四氟乙烯圈。接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
特点：
1.流通能力大。
2.性能稳定、密封可靠、磨擦力小、开关轻便。
3.具有连线简单，结构紧凑，动作稳定。
公司名称：河南基斯顿阀门有限公司
联 系 人：王经理
手机号码：156-3906-6906
公司网址：http://www.hnjisidun.com/
零部件材料
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | 1 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M |
|---|---|---|---|---|---|
| 2 | 下轴套 | 铜合金、304、316 | 2 | 密封圈 | NBR丁晴橡胶、PTFE、尼龙 |
| 3 | 下阀轴 | 2Cr13、304、316、316L | 3 | 下轴套 | 铜合金、304、316 |
| 4 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M | 4 | 阀杆 | 2Cr13、304、316、316L |
| 5 | 密封圈 | NBR丁晴橡胶、PTFE、尼龙 | 5 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 | 压板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 6 | 上轴套 | 铜合金、304、316 |
| 7 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 7 | 填料 | 聚四氟乙烯/柔性石墨 |
| 8 | 上阀轴 | 2Cr13、304、316、316L | 8 | 填料压套 | 25、35、304、316 |
| 9 | 上轴套 | 铜合金、304、316 | 注：在环境较苛刻场合亦可根据客户现场要求特定材质。 | ||
| 10 | 填料 | 聚四氟乙烯/柔性石墨 | |||
| 11 | 填料压套 | HT200、WCB、CF3、CF3M、CF8、CF8M | |||
技术参数
| 公称通径DN(mm) | 50～1200 |
|---|---|
| 公称压力 | PN1.0、1.6、2.5MPa |
| 法兰标准 | JB/T79、GB/T9113、HG20594-97 |
| 连接形式 | 法兰式、对夹式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4 |
| 基本误差 | ±2.5% |
| 回差 | ±2.5% |
| 死区 | 1% (可调) |
| 可调范围 | 50:1 |
| 配置执行机构 | 选配PSQ、HQ、361RS等系列角行程电动执行机构 |
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
执行器参数
| 执行器类别 | 执行器参数 | HQ系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||
性能规范
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | ||||
连接尺寸
| 公称通径(DN) | 主要尺寸 | 法兰尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L2 | H | H1 | 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |||||
| 50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
| 150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
| 400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
| 450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
| 500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
| 600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
| 700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
| 1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
河南基斯顿阀门有限公司主要生产销售【D971X电动蝶阀/电动对夹式蝶阀】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！
