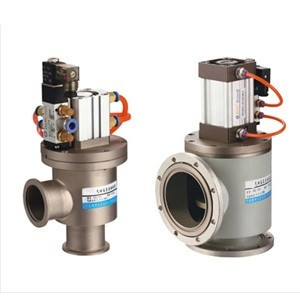

GDQ气动高真空挡板阀
产品简介：
GDQ气动高真空挡板阀(又称角阀)是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。
注：其中DN400以上底部采用死法兰n-Mb。
公司名称：上海乔邑阀门制造有限公司
联 系 人：王经理
联系电话：021-31263567
手机号码：13817273199
公司网址：http://www.shqyv.com/
主要技术性能：
|
适用范围(Pa) |
105～1.3x10-4 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶) |
|
气源压力(MPa) |
0.4～0.8 |
|
安装位置 |
DN＜300任意,DN≥300垂直 |
|
电源电压 |
标准出厂：AC220V/50Hz |
|
信号反馈 |
标准出厂：不带反馈信号 |
(KF)连接及外形尺寸：
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
法兰标准 |
|
GDQ-J10/KF |
10 |
30 |
12.2 |
180 |
30 |
GB4982 |
|
GDQ-J16/KF |
16 |
30 |
17.2 |
180 |
40 |
|
|
GDQ-J25/KF |
25 |
40 |
26.2 |
200 |
50 |
|
|
GDQ-J40/KF |
40 |
55 |
41.2 |
210 |
65 |
|
|
GDQ-J50/KF |
50 |
75 |
52.2 |
276 |
70 |
/ |
连接及外形尺寸：
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
n-ΦC |
DNy(预抽口) |
n-Mb |
法兰标准 |
|
GDQ-J50 |
50 |
110 |
90 |
276 |
70 |
4-Φ9 |
/ |
/ |
GB/T6070 |
|
GDQ-J63 |
63 |
130 |
110 |
283 |
88 |
||||
|
GDQ-J80 |
80 |
145 |
125 |
314 |
88 |
8-Φ9 |
|||
|
GDQ-J100 |
100 |
165 |
145 |
338 |
108 |
||||
|
GDQ-J125 |
125 |
200 |
175 |
424 |
128 |
8-Φ11 |
|||
|
GDQ-J(S)150 |
150 |
220 |
195 |
482 |
138 |
DN40(GB4982) |
JB919 |
||
|
GDQ-J(S)160 |
160 |
225 |
200 |
482 |
138 |
GB/T6070 |
|||
|
GDQ-J(S)200 |
200 |
285 |
260 |
620 |
200 |
12-Φ11 |
DN50(GB/T6070) |
||
|
GDQ-J(S)250 |
250 |
335 |
310 |
655 |
208 |
DN63(GB/T6070) |
|||
|
GDQ-J(S)300 |
300 |
380 |
350 |
783 |
250 |
8-Φ14 |
DN80(GB/T6070) |
JB919 |
|
|
GDQ-J(S)320 |
320 |
425 |
395 |
789 |
250 |
12-Φ14 |
GB/T6070 |
||
|
GDQ-J(S)400 |
400 |
510 |
480 |
1210 |
330 |
16-Φ14 |
DN100(GB/T6070) |
16-M12 |
|
|
GDQ-J(S)400 |
400 |
500 |
465 |
1210 |
330 |
8-M16 |
JB919 |
||
|
GDQ-J(S)500 |
500 |
610 |
580 |
1270 |
360 |
DN125(GB/T6070) |
16-M10 |
GB/T6070 |
|
|
GDQ-J(S)600 |
600 |
710 |
670 |
1562 |
450 |
12-Φ21 |
DN160(GB/T6070) |
12-M18 |
JB919 |
|
GDQ-J(S)630 |
630 |
750 |
720 |
1562 |
450 |
20-Φ14 |
20-M10 |
GB/T6070 |
|
|
GDQ-J(S)800 |
800 |
920 |
890 |
1900 |
520 |
24-Φ14 |
DN200(GB/T6070) |
24-M10 |
