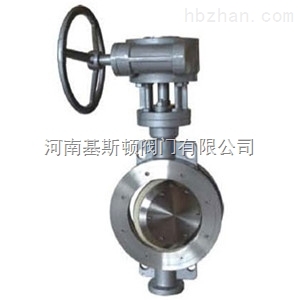

D371TC陶瓷对夹蝶阀
产品简介：
D371TC陶瓷对夹蝶阀是一种结构简单的调节阀，也可用于低压管道介质的开关控制采用结构陶瓷做密封副，其优良的耐腐蚀、耐高温、耐磨损及耐冲蚀性能可广泛应用于石化、冶金、造纸、电站、炼油、煤炭等行业的各类酸碱盐气体、液体、高温蒸汽、泥浆和灰渣输送系统中作调节流量或切断介质。运动部分均采用结构陶瓷材料，弧面接触加工。采用偏心结构，减小运动部分的摩擦，延长阀门的使用寿命。蝶阀部分材质可依用途更换，适用于多种高磨损、高温、高腐的特殊工况。驱动方式有手动、气动、电动等。小巧轻便，容易拆装及维修，并可在任意位置安装。结构简单、紧凑，操作扭矩小，90°回转开启迅速。流量特性趋直线，调节性能好。
主要零部件材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB/304 |
6 |
阀杆 |
2Cr13/304 |
|
2 |
压圈 |
Q235/304 |
7 |
填料 |
柔性石墨 |
|
3 |
阀座 |
结构陶瓷 |
8 |
填料压盖 |
WCB/304 |
|
4 |
密封圈 |
结构陶瓷 |
9 |
支架 |
WCB/304 |
|
5 |
阀板 |
WCB/304 |
10 |
驱动装置 |
成品件 |
应用规范：
|
设计与制造 |
GB/T 12238 |
|
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
|
法兰尺寸 |
GB/T 9113 |
|
|
检验与试验 |
JB/T 9092 |
|
|
材料 |
碳钢/304 |
GB/T 12229 |
|
不锈钢 |
Gb/T 12230 |
|
|
标志 |
Gb/T 12220 |
|
|
供货 |
Gb/T 12252 |
|
主要外形和连接尺寸：
|
DN |
PN(Mpa) |
L |
D1 |
D2 |
H |
H1 |
z-Φd |
|
50 |
1.0 |
43 |
125 |
100 |
260 |
85 |
4-Φ18 |
|
65 |
46 |
145 |
120 |
285 |
95 |
4-Φ18 |
|
|
80 |
49 |
160 |
135 |
322 |
110 |
4-Φ18 |
|
|
100 |
56 |
180 |
155 |
338 |
122 |
8-Φ18 |
|
|
125 |
64 |
210 |
185 |
372 |
138 |
8-Φ18 |
|
|
150 |
70 |
240 |
210 |
404 |
158 |
8-Φ23 |
|
|
200 |
71 |
295 |
265 |
496 |
188 |
8-Φ23 |
|
|
250 |
76 |
350 |
320 |
558 |
224 |
12-Φ23 |
|
|
300 |
83 |
400 |
368 |
632 |
254 |
12-Φ23 |
