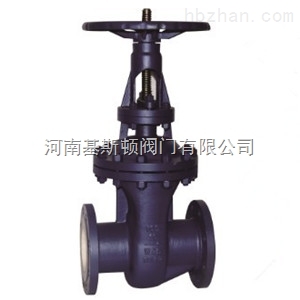

Z41TC陶瓷闸阀
产品简介：
Z41TC陶瓷闸阀适用于公称压力PN1.6～10.0Mpa，工作温度-29～540℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上，切断或接通管路介质。特别是用于排灰、排渣系统，放料、排污系统中，其使用寿命比普通合金密封面阀门提高10倍以上。
公司名称：河南基斯顿阀门有限公司
联 系 人：王经理
手机号码：156-3906-6906
公司网址：http://www.hnjisidun.com/
结构特点：
1.密封可靠、性能优良、造型美观、互换性好。
2.闸板、阀座密封面采用最新工程陶瓷材料，按引进美国的先进工艺研制开发制造而成，耐磨、耐高温、耐腐蚀、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。
3.阀体通道和内腔可镶装及喷涂陶瓷衬里，可与陶瓷衬里管道连接组成耐磨管路系统，用于排灰排渣及放料排污系统可有效地延长系统的使用寿命。
4.采用高性能填料。
5.传动方式有手动、齿轮传动、电动、气动等，满足各种工程需要及用户要求。
引用标准：
设计与制造：GB12234
结构长度：GB12221
压力温度等级：GB9131
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
主要性能规范：
|
型号Type |
公称压力(MPa) Nominal pressure |
试验压力(MPa) Test pressure |
工作温度(℃) Working temperature |
适用介质Applicable medium |
|
|
强度Intensity |
密封(液) The seal |
||||
|
Z41TC |
1.6 |
2.4 |
1.8 |
≤350℃ |
液体、灰、固体等介质Liquid, ash, solid medium |
|
2.5 |
3.8 |
2.8 |
≤200℃ |
||
|
4.0 |
6.0 |
4.4 |
|||
|
6.4 |
9.6 |
7.0 |
|||
主要零件材料：
|
零件名称 Part name |
材料编号Material serial number |
||
|
阀体 Body |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
阀盖 Bonnet |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
阀板 Disc |
WCB+工程陶瓷WCB+ engineering ceramics |
ZGCr5Mo+工程陶瓷ZGCr5Mo+ engineering ceramics |
ZG1Cr18Ni9Ti+工程陶瓷ZG1Cr18Ni9Ti+ engineering ceramics |
|
阀座 Seat |
工程陶瓷engineering ceramics |
工程陶瓷engineering ceramics |
工程陶瓷engineering ceramics |
|
阀杆 Stem |
2Cr13 |
25Cr2MoV |
1Cr18Ni9Ti |
|
阀杆螺母 Yoke nut |
2CuAL1OFe3 |
2CuAL1OFe3 |
2CuAL1OFe3 |
主要连接尺寸：
|
公称压力Nominal Pressure |
公称通径Nominal Diameter |
尺寸Diameter |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
|
1.6 |
50 |
250 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
280 |
|
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
300 |
|
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
320 |
|
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-23 |
671 |
360 |
|
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
818 |
400 |
|
|
250 |
450 |
405 |
335 |
320 |
30-3 |
12-25 |
969 |
450 |
|
|
300 |
500 |
460 |
410 |
375 |
30-4 |
12-25 |
1145 |
560 |
|
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-25 |
1280 |
640 |
|
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-30 |
1452 |
640 |
|
|
450 |
650 |
640 |
585 |
545 |
40-4 |
20-30 |
1541 |
720 |
|
|
500 |
700 |
705 |
650 |
608 |
44-4 |
20-34 |
1676 |
720 |
|
|
2.5 |
50 |
250 |
160 |
125 |
100 |
20-3 |
4-18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
22-3 |
8-18 |
373 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-18 |
435 |
280 |
|
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-23 |
500 |
300 |
|
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-25 |
614 |
320 |
|
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-25 |
674 |
360 |
|
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
818 |
400 |
|
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-30 |
969 |
450 |
|
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-30 |
1145 |
560 |
|
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-34 |
1280 |
640 |
|
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-34 |
1452 |
640 |
|
|
450 |
650 |
660 |
600 |
555 |
50-4 |
20-34 |
1541 |
720 |
|
|
500 |
700 |
730 |
660 |
610 |
52-4 |
20-41 |
1676 |
720 |
|
|
公称压力Nominal Pressure |
公称通径Nominal Diameter |
尺寸Diameter |
||||||||
|
L |
D |
D1 |
D2 |
b-f |
F2 |
Z-Φd |
H |
Do |
||
|
4.0 |
50 |
250 |
160 |
125 |
100 |
20-3 |
4 |
4-18 |
371 |
280 |
|
65 |
280 |
180 |
145 |
120 |
22-3 |
4 |
8-18 |
391 |
280 |
|
|
80 |
310 |
195 |
160 |
135 |
22-3 |
4 |
8-18 |
455 |
320 |
|
|
100 |
350 |
230 |
180 |
160 |
24-3 |
4.5 |
8-23 |
551 |
360 |
|
|
125 |
400 |
270 |
220 |
188 |
28-3 |
4.5 |
8-25 |
628 |
400 |
|
|
150 |
450 |
300 |
250 |
218 |
30-3 |
4.5 |
8-25 |
708 |
400 |
|
|
200 |
550 |
375 |
320 |
282 |
38-3 |
4.5 |
12-30 |
885 |
450 |
|
|
250 |
650 |
445 |
385 |
345 |
42-3 |
4.5 |
12-34 |
906 |
560 |
|
|
300 |
750 |
510 |
450 |
408 |
46-4 |
4.5 |
16-34 |
1203 |
640 |
|
|
350 |
850 |
570 |
510 |
465 |
52-4 |
5 |
16-34 |
1341 |
640 |
|
|
400 |
950 |
655 |
585 |
535 |
58-4 |
5 |
16-41 |
1492 |
720 |
|
|
6.4 |
80 |
310 |
210 |
170 |
140 |
30-3 |
4.5 |
8-23 |
570 |
300 |
|
100 |
350 |
250 |
200 |
168 |
32-3 |
4.5 |
8-25 |
700 |
300 |
|
|
125 |
400 |
295 |
240 |
202 |
36-3 |
4.5 |
8-30 |
780 |
350 |
|
|
150 |
450 |
340 |
280 |
240 |
38-3 |
4.5 |
8-34 |
850 |
350 |
|
|
200 |
500 |
405 |
345 |
300 |
44-3 |
4.5 |
12-34 |
1035 |
400 |
|
|
250 |
650 |
470 |
400 |
352 |
48-3 |
4.5 |
12-41 |
1050 |
560 |
|
|
300 |
750 |
530 |
460 |
412 |
54-4 |
4.5 |
16-41 |
1470 |
640 |
|
