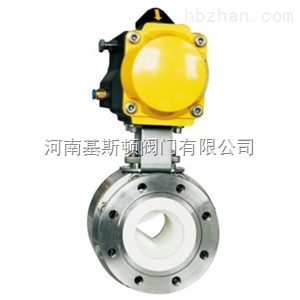

Q641TC气动调节V型陶瓷球阀
产品简介:
Q641TC气动调节V型陶瓷球阀具有控制精确、流阻小、流量系数大、结构简单、密封性能好,是真正的高效率进行控制工艺工况的一种阀门。 V型球阀具有等百分比流量调节(对数)特性,可以更精准、更灵活地对介质进行流量调节,可调范围大,调节速度快,维护简单,节约成本。在开启与关闭的过程中,球体的V形道与阀座间具有剪切作用,可将介质中的纤维、固体颗粒等切碎并除去,且结构陶瓷具有很好的自洁性。
公司名称:河南基斯顿阀门有限公司
联 系 人:王经理
手机号码:156-3906-6906
公司网址:http://www.hnjisidun.com/
主要零部件材料:
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
Ss304 A105N |
7 |
密封圈 |
硅胶/氟胶 |
2 |
中阀体 |
Ss304 A105N |
8 |
阀杆 |
SS 2Cr13 |
3 |
法兰座 |
结构陶瓷 |
9 |
填料 |
石墨 |
4 |
阀座 |
结构陶瓷 |
10 |
填料压盖 |
Ss304 WCB |
5 |
球体 |
结构陶瓷 |
11 |
支架 |
Ss304 Q235 |
6 |
中套 |
结构陶瓷 |
12 |
气动装置 |
|
应用规范:
设计与制造 |
GB/T 12237 |
B16.34 |
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
ANSI B16.10 |
法兰尺寸 |
Gb/T 19113 |
ANSI B16.5 |
|
检验与试验 |
Gb/T 13927 |
API 598 |
|
材料 |
碳钢 |
GB/T 12229 |
|
不锈钢 |
Gb/T 12230 |
||
标志 |
Gb/T 12220 |
||
供货 |
Gb/T 12252 |
主要外形和连接尺寸:
型号 |
规格 |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
DN |
NPS |
|||||||||
Q41TC-150C/P/R |
15 |
1 /2" |
170 |
108 |
90 |
60.3 |
34.9 |
4-M12 |
11.6 |
2 |
Q41TC-150C/P/R |
20 |
3 /4" |
180 |
117 |
100 |
69.9 |
42.9 |
4-M12 |
13.2 |
2 |
Q41TC-150C/P/R |
25 |
1" |
185 |
127 |
110 |
79.4 |
50.8 |
4-M12 |
14.7 |
2 |
Q41TC-150C/P/R |
32 |
1-1/4" |
220 |
140 |
115 |
88.9 |
63.5 |
4-M12 |
16.3 |
2 |
Q41TC-150C/P/R |
40 |
1-1/2" |
230 |
165 |
125 |
98.4 |
73.0 |
4-M12 |
17.9 |
2 |
Q41TC-150C/P/R |
50 |
2" |
247 |
178 |
150 |
120.7 |
92.1 |
4-M16 |
19.5 |
2 |
Q41TC-150C/P/R |
65 |
2-1/2" |
270 |
190 |
180 |
139.7 |
104.8 |
4-M16 |
22.7 |
2 |
Q41TC-150C/P/R |
80 |
3" |
310 |
203 |
190 |
152.4 |
127.0 |
4-M16 |
24.3 |
2 |
Q47TC-150C/P/R |
100 |
4" |
355 |
229 |
230 |
190.5 |
139.7 |
8-M16 |
24.3 |
2 |
Q47TC-150C/P/R |
125 |
5" |
430 |
356 |
255 |
215.9 |
157.2 |
8-M20 |
24.3 |
2 |
Q47TC-150C/P/R |
150 |
6" |
490 |
394 |
280 |
241.3 |
185.7 |
8-M20 |
25.9 |
2 |
Q47TC-150C/P/R |
200 |
8" |
590 |
457 |
345 |
298.5 |
215.9 |
8-M20 |
29.0 |
2 |
河南基斯顿阀门有限公司主要生产销售【Q641TC气动调节V型陶瓷球阀】,备有大量库存现货以出厂价直销!多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念,努力为客户提供高品质的产品和完善的售后服务,欢迎咨询选购!本文中所有文字、数据、图片仅供参考,如需了解更多的性能参数、结构尺寸、价格等详情,请联系我公司,我们竭诚为您服务!
