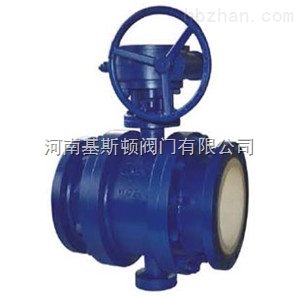

Q347TC蜗轮固定式陶瓷球阀
产品简介：
Q347TC蜗轮固定式陶瓷球阀与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高 ( 洛氏硬度 HRC90)，仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况。
球体采用先进研磨设备及工艺制造，球圆度精度高、表面质量好、与阀座对研后，利用结构陶瓷的自滑润性，具有很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。阀座、球体具有良好的耐磨性、使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。本阀为三片式结构,可按照GB、JIS、API等标准数据制造。
公司名称：河南基斯顿阀门有限公司
联 系 人：王经理
手机号码：156-3906-6906
公司网址：http://www.hnjisidun.com/
主要零部件材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
7 |
阀杆 |
2Cr13 |
|
2 |
中阀体 |
WCB |
8 |
填料 |
石墨 |
|
3 |
法兰座 |
结构陶瓷 |
9 |
填料压盖 |
WCB |
|
4 |
阀座 |
结构陶瓷 |
10 |
支架 |
Q235 |
|
5 |
球体 |
结构陶瓷 |
11 |
蜗轮 |
成品件 |
|
6 |
中套 |
结构陶瓷 |
|
|
|
应用规范：
|
设计与制造 |
GB/T 12224 |
|
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
|
法兰尺寸 |
GB/T 9113 |
|
|
检验与试验 |
GB/T 9092 |
|
|
材料 |
碳钢 |
GB/T 12229 |
|
不锈钢 |
Gb/T 12230 |
|
|
标志 |
Gb/T 12220 |
|
|
供货 |
Gb/T 12252 |
|
主要外形和连接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
n-d |
|
50 |
1.6 |
203 |
160 |
125 |
100 |
16 |
190 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
118 |
18 |
220 |
4-Φ18 |
|
|
80 |
250 |
195 |
160 |
135 |
20 |
235 |
8-Φ18 |
|
|
100 |
280 |
215 |
180 |
155 |
20 |
255 |
8-Φ18 |
|
|
125 |
320 |
245 |
210 |
185 |
22 |
260 |
8-Φ18 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
310 |
8-Φ23 |
|
|
200 |
457 |
235 |
295 |
265 |
24 |
365 |
12-Φ23 |
|
|
250 |
533 |
405 |
355 |
320 |
26 |
430 |
12-Φ25 |
|
|
300 |
610 |
455 |
410 |
475 |
30 |
460 |
12-Φ25 |
