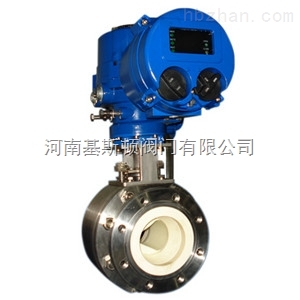

VQ941TC电动V型调节陶瓷球阀
产品简介:
VQ941TC电动V型调节陶瓷球阀在球芯结构上选用V型耐磨陶瓷球芯,加装智能电动执行器,实现了陶瓷球阀流量控制的功能,且调节效果精确。具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低,运行经济性高和寿命长(是钛阀的2~4倍)的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境,硬密封阀尤其适用于带颗粒、纤维状介质环境。
陶瓷调节阀具有的特点使得本阀扭矩轻,开关灵活、密封性能好、经久耐用(5~10万次)。
适用工况:
适用于高磨损或腐蚀性工况条件下,钢厂、高炉煤气除尘系统,电厂脱硫系统。
公司名称:河南基斯顿阀门有限公司
联 系 人:王经理
手机号码:156-3906-6906
公司网址:http://www.hnjisidun.com/
性能特点:
1、v型陶瓷硬密封调节球阀,结构与o型陶瓷球阀相同,仅阀球通孔为v型结构,作为调节阀,除具有o型陶瓷硬密封球阀的耐腐蚀,耐磨损,零泄漏等优异性能。
2、与普通o型球阀相比,v型球阀具有等百分比流量调节(对数)特性,可以更精准,更灵活地对介质进行流量调节,可调范围大,调节速度快,维护简单,极大节约用户成本。
3、在阀门小开度工作时,不会产生启跳、振荡,具有微调功能,可以满足很小流量的调节,且工作状态十分稳定。
4、v型陶瓷球阀在开启和关闭的过程中,球体的v形流道与阀座间具有剪切作用,可以将介质中含有的纤维、固体颗粒等切碎并除去,且结构陶瓷具有很好的自洁性,可防止密封面间积存杂物导致阀门卡死。
4、v型球体与阀座采用高性能结构增韧陶瓷制造。球阀具有高耐磨、耐冲刷、耐腐蚀。
5、陶瓷加工采用日本磨削设备制造,球体成型圆度尺寸精度极高,光洁度达w2级,利用陶瓷本身自由润滑性,可取得很好的密封效果。
6、陶瓷球阀具有金属球阀不可比拟的绝对优势,使用寿命是钛金属、蒙乃尔金属阀门2—4倍
主要零件材料:
名称Name |
耐腐蚀陶瓷球阀Anti-corrosive ceramic ball valve |
主阀体Main valve body 副阀体 Vice valve cause |
WCB,304,316+搪瓷+陶瓷WCB, 304, 316+ Enamel + ceramic |
阀体 Body |
铌合金,钛合金,蒙乃尔,哈氏合金,316Niobium alloy, titanium alloy, Monel hastelloy,316 |
阀座 Seat |
陶瓷Ceramic |
球体 Ball |
陶瓷、硬度HV1100Ceramic, degree of hardness HV1100 |
流道 Flow channel |
陶瓷、硬度HV1100Ceramic, degree of hardness HV1100 |
填料 Packing |
特种盘根,聚四氟乙烯Special packing, teflon |
阀体 |
阀杆 |
球体 |
阀座 |
填料 |
适用介质 |
适用温度 |
WCB |
2Cr13 |
复合陶瓷 |
复合陶瓷 |
PTFE |
煤粉、煤渣、粉状颗粒等腐蚀性介质 |
≤200℃ |
CF8 |
0Cr18Ni9 |
复合陶瓷 |
复合陶瓷 |
PTFE |
煤粉、煤渣、粉状颗粒、尿素类腐蚀性介质 |
≤200℃ |
CF8M |
0Cr17Ni12Mo2 |
复合陶瓷 |
复合陶瓷 |
PTFE |
煤粉、煤渣、粉状颗粒、硝酸类等腐蚀性介质 |
≤200℃ |
CF3M |
00Cr17Ni14Mo2 |
复合陶瓷 |
复合陶瓷 |
PTFE |
煤粉、煤渣、粉状颗粒、醋酸类等腐蚀性介质 |
≤200℃ |
试验压力单位:MPa
公称压力PN |
常温最大工作压力 |
壳体试验压力 |
气密性试验压力 |
高压密封试验压力 |
1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
4 |
4 |
6 |
0.6 |
4.4 |
6.4 |
6.4 |
9.6 |
0.6 |
7.1 |
Class150 |
2 |
3 |
0.6 |
2.2 |
Class300 |
5 |
7.5 |
0.6 |
5.5 |
河南基斯顿阀门有限公司主要生产销售【VQ941TC电动V型调节陶瓷球阀】,备有大量库存现货以出厂价直销!多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念,努力为客户提供高品质的产品和完善的售后服务,欢迎咨询选购!本文中所有文字、数据、图片仅供参考,如需了解更多的性能参数、结构尺寸、价格等详情,请联系我公司,我们竭诚为您服务!
