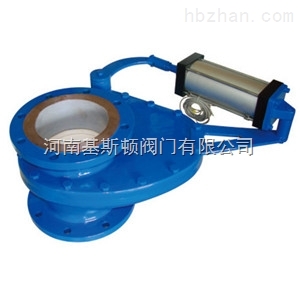

BZ643TC气动陶瓷摆动式进料阀
产品简介：
BZ643TC气动陶瓷摆动式进料阀工作时，连杆受气推力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的。可替代圆顶阀、吊中阀、翻转阀、双闸板阀门用作仓泵的进料阀。主要适用于火电厂干灰系统灰、渣出料的启闭之用，也适用于矿山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的进料启闭。本阀门具有密封性能好、耐高温、耐磨性强、启闭灵活，无卡灰及积灰现象。
主要零部件材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
下阀体 |
WCB |
6 |
上阀体 |
WCB |
|
2 |
托架 |
WCB |
7 |
阀轴 |
2Cr13 |
|
3 |
阀板 |
WCB+结构陶瓷 |
8 |
曲柄 |
WCB |
|
4 |
阀座 |
结构陶瓷 |
9 |
气动装置 |
成品件 |
|
5 |
垫片 |
高温纸板 |
10 |
销子 |
2Cr13 |
应用规范：
|
设计与制造 |
GB/T 12224 |
|
|
连接端尺寸 |
结构长度 |
厂商标准 |
|
法兰尺寸 |
JB/T 79.1 |
|
|
检验与试验 |
GB/T 9092 |
|
|
材料 |
碳钢 |
GB/T 12229 |
|
不锈钢 |
Gb/T 12230 |
|
|
标志 |
Gb/T 12220 |
|
|
供货 |
Gb/T 12252 |
|
主要外形和连接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
b |
N-d |
|
50 |
1.0 |
220 |
160 |
125 |
100 |
15 |
8-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
15 |
8-Φ18 |
|
|
80 |
230 |
200 |
160 |
135 |
16 |
8-Φ22 |
|
|
100 |
250 |
220 |
180 |
155 |
18 |
8-Φ22 |
|
|
125 |
310 |
250 |
210 |
185 |
20 |
8-Φ22 |
|
|
150 |
310 |
285 |
240 |
210 |
18 |
8-Φ22 |
|
|
200 |
310 |
340 |
295 |
265 |
22 |
12-Φ22 |
|
|
225 |
310 |
370 |
325 |
325 |
22 |
12-Φ22 |
|
|
250 |
330 |
405 |
350 |
320 |
26 |
8-Φ22 |
|
|
300 |
330 |
460 |
400 |
370 |
26 |
4-Φ18 |
|
|
350 |
310 |
520 |
470 |
265 |
30 |
4-Φ18 |
