直角式全自动压差控制排污过滤器ZPW-L/直角式全自动定时排污过滤器ZPW-L/电动全自动反冲洗排污过滤器/ZPW-L角通式全自动反冲洗排污过滤器/ZPW-L直角式全自动反冲洗排污过滤器
产品简介：

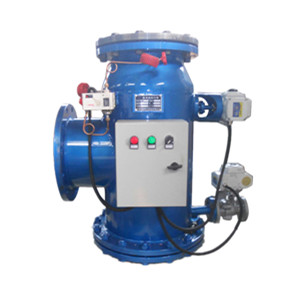

直角式全自动压差控制排污过滤器ZPW-L/直角式全自动定时排污过滤器ZPW-L/电动全自动反冲洗排污过滤器/ZPW-L角通式全自动反冲洗排污过滤器/ZPW-L直角式全自动反冲洗排污过滤器/直通式全自动定时反冲洗排污过滤器ZPW-I/电动全自动反冲洗排污过滤器/ZPW-I直通式电动全自动反冲洗排污过滤器/ZPW-L直角式电动全自动反冲洗排污过滤器/ZPW-I全自动直通式反冲洗过滤器/ZPW-L全自动角通式反冲洗过滤器/ZPW-I直通式全自动排污过滤器/ZPW-L角通式全自动排污过滤器主要由优质碳钢或不锈钢筒体、特殊结构的不锈钢契形滤网、水流导向阀、差压控制器、电动控制箱及排污装置等所组成。具有定时设置功能，可根据介质的质量和管网系统的需要设置反冲洗过滤时间，依靠电动执行机构，从而实现定时全自动反冲洗过滤、排污、清洗。且其清污、排污是在线过滤过程中同时完成的，不必停止水流运行。实现了全自动化、自动过滤、排污和自动反冲洗。最大特点实现了无人值守。全自动排污过滤器具有体积小、过滤能力大，不占地方、操作管理方便等优点。它能去除介质中的各种杂质，可用于生活饮用水厂原水的预处理，工业用水的处理，生活用水的预处理与最后处理以及工业废水中有用物质的回收等。
全自动反冲洗排污过滤器工作原理：
当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网过滤后流入出口。本机采用压差控制、定位控制自动清洗滤网。当过滤器进出口差压达设定值或定时器达到预置时间时，电动控制箱发出信号，排污阀打开（水流导向阀处于开启状态），水流冲洗粘在滤网内壁上的杂志被进一步冲洗排出，当水流导向阀处于全关状态下，水流被迫从过滤器进口段网孔进入滤网外侧，大部分净液从出口流出，一部分净液又从滤网外侧进入滤网内部（因为系统会处于泄压状态，滤网内部压力小于外侧压力），从而对滤网进行反冲洗，特殊结构的不锈钢契形滤网使得在滤网内部产生了喷射效果，任何杂志都被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束后，电动排污阀关闭，水流导向阀开启。整个冲洗过程系统可正常工作，无需停机。
全自动反冲洗排污过滤器结构形式:
该过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排出口及水流转向阀组成。按安装型式及水流方向的不同分为直通式和直角式两种。
全自动反冲洗排污过滤器工作形式:
1、定时反冲洗排污
定时清洗排污，可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。
2、压差控制排污
压差控制器动作值可设定为0.03-0.07MPa,当过滤器前后压差达到压差控制器设定值时，压差控制器动作，过滤器排污阀开启，30-60秒结束，转向蝶阀复位，继续排污3-5秒，关闭排污阀。
3、手动控制
通过控制箱上按钮，可直接控制清污、排污。
直角式全自动冲洗排污原理：
直通式全自动冲洗排污原理：
全自动反冲洗排污过滤器结构原理图：
直角式全自动反冲洗排污过滤器型号参数表：
|
型号/通径 |
L(mm) |
B(mm) |
C(mm) |
处理流量 |
功率(W) |
排污口DN |
|
ZPW-L-40 |
350 |
120 |
220 |
30 |
300W |
15* |
|
ZPW-L-50 |
382 |
125 |
250 |
35 |
300W |
15* |
|
ZPW-L-65 |
420 |
140 |
285 |
55 |
300W |
20* |
|
ZPW-L-80 |
480 |
150 |
325 |
65 |
400W |
25* |
|
ZPW-L-100 |
710 |
255 |
540 |
130 |
500W |
32* |
|
ZPW-L-125 |
790 |
280 |
615 |
190 |
600W |
40 |
|
ZPW-L-150 |
860 |
290 |
670 |
320 |
600W |
50 |
|
ZPW-L-200 |
1060 |
340 |
830 |
500 |
800W |
65 |
|
ZPW-L-250 |
1390 |
390 |
1030 |
760 |
800W |
80 |
|
ZPW-L-300 |
1495 |
425 |
1105 |
1100 |
800W |
100 |
|
ZPW-L-350 |
1720 |
415 |
1325 |
1350 |
1.0KW |
125 |
|
ZPW-L-400 |
1950 |
465 |
1465 |
1600 |
1.2KW |
150 |
|
ZPW-L-450 |
2140 |
510 |
1645 |
1800 |
1.5KW |
150 |
|
ZPW-L-500 |
2315 |
560 |
1790 |
2200 |
2.0KW |
150 |
|
ZPW-L-600 |
2660 |
715 |
2065 |
2900 |
2.5KW |
200 |
直通式全自动反冲洗排污过滤器型号参数表：
|
型号/通径 |
L(mm) |
B(mm) |
处理流量 |
功率(W) |
排污口DN |
|
ZPW-I-40 |
248 |
70 |
30 |
300W |
15* |
|
ZPW-I-50 |
278 |
80 |
35 |
300W |
15* |
|
ZPW-I-65 |
315 |
86 |
55 |
300W |
20* |
|
ZPW-I-80 |
375 |
110 |
65 |
400W |
25* |
|
ZPW-I-100 |
428 |
128 |
130 |
500W |
32* |
|
ZPW-I-125 |
560 |
162 |
190 |
600W |
40 |
|
ZPW-I-150 |
700 |
189 |
320 |
600W |
50 |
|
ZPW-I-200 |
870 |
220 |
500 |
800W |
65 |
|
ZPW-I-250 |
1080 |
255 |
760 |
800W |
80 |
|
ZPW-I-300 |
1280 |
290 |
1100 |
800W |
100 |
|
ZPW-I-350 |
1580 |
330 |
1350 |
1.0KW |
125 |
|
ZPW-I-400 |
1800 |
377 |
1600 |
1.2KW |
150 |
|
ZPW-I-450 |
1860 |
420 |
1800 |
1.5KW |
150 |
|
ZPW-I-500 |
2030 |
462 |
2200 |
2.0KW |
150 |
|
ZPW-I-600 |
2440 |
537 |
2900 |
2.5KW |
200 |
注:进出口"*"为丝口连接,其余为法兰连接。
全自动反冲洗排污过滤器技术参数：
流量： 15m3/h～7900m3/h
过滤网规格： DN40～80 1.6mm
DN100～600 2.0mm
DN700～1000 3.0mm（也可按用户要求）
工作压力： DN<600 1.6MPa、DN>600 1.0Mpa
介质： 水及液体
温度范围： ≤180℃
电动执行器电源： AC380V、AC220V/50HZ
全自动反冲洗排污过滤器性能特点与安装：
1、全自动反冲洗排污过滤器运行管理方便、过滤速度高、冲洗简单可靠、反冲洗能力强。
2、定时或压差控制方式，可全自动进行过滤器排污清洗，并保证过滤器的高效使用。
3、控制箱设有过滤器工作状态、清洗状态、及故障状态指示，及相应信号的输出，操作简便。
4、冲洗、反冲洗时间可调整，排污量小于正常工作流量的10%。
5、安装参照ZPW自动反冲洗排污过滤器。
6、控制箱安装在控制室或过滤器附近。
7、按控制箱标示的接线端予标号和接线图进行接线。注意接地线的正确接地，以确保安全。
