精心为您推荐【CWX-15N微型电动球阀CWX-15Q】是上海乔邑阀门制造有限公司生产销售的主要产品之一，公司常年备有大量库存现货以出厂价直销，我们一直努力为客户提供全套工业阀门的解决方案，让客户购买到物美价廉的产品，欢迎咨询13817273199选购！
产品简介：

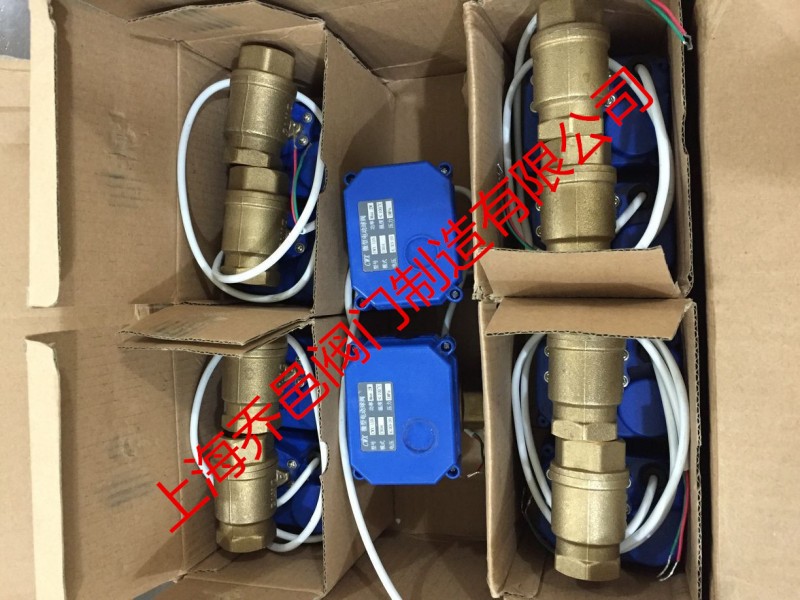

CWX-15N微型电动球阀CWX-15Q、CWX-15Q/N专用水控及自控设备的微型电动阀，有特殊功能快开快闭开关时间3-5秒,开关次数可达10万次,是阀门行业中的精品。产品适用于热计量表、中央空调风机盘管、消防喷淋、高校节水、自动控制系统、工业自控等小型设备、节水器具、饮用水设备。
公司名称：上海乔邑阀门制造有限公司
联 系 人：王经理
联系电话：021-31263567
手机号码：13817273199
公司网址：http://www.shqyv.com/
产品特点：
★可以在开水房中使用，是替换电磁阀的优良产品
1、POM齿轮与金属齿轮相互配合结构，将POM齿轮用在高速级减小齿轮传动噪音,同时低速级采用金属齿轮，保证齿轮的可靠性。
2、使用寿命长，开关次数10万次以上.
3、电气限位和机械限位一体化设计,定位准确,一致性较高,杜绝执行器连转的可能.
4、执行器和阀门可以多角度装配，方便对于空间的分配需求.
5、球阀采用浮动密封结构，无滴漏，适用于重污垢及长期无动作的场合.
产品相关主要技术参数:
产品外形示意图:
产品外形尺寸表（单位mm）:
注明：Q1：表示阀门带转接板连接
Q2：表示阀体和执行器之间无转接板连接
Q1高度要比Q2高7mm
以上尺寸与实物或许有细微差别，以实物为准，此数据仅供参考！
主要部件：
接线方式：
CR01（颠倒正负极模式）配线图 电压：DC3-6V/12V/9-24V
1.SW与OPEN相连，阀开；到位后内部自动断电，阀门保持在开的状态
2.SW与CLOSE相连，阀关；到位后内部自动断电，阀门保持在关的状态
CR02（三线两控模式）配线图 电压：DC3-6V/12V DC9-24V
1. SW与OPEN相连，阀开；到位后内部自动断电，阀门保持在开的状态
2. SW与CLOSE相连，阀关；到位后内部自动断电，阀门保持在关的状态
CR02+（三线断电复位模式）配线图 电压：DC9-24V
1.SW与OPEN相连，阀开；到位后内部自动断电，阀门保持开的状态，备用电源充电
2.SW与CLOSE相连，阀关；到位后内部自动断电，阀门保持关的状态
备注：外部电源断电，阀门恢复出厂状态，红、蓝、黄三线不能同时供电，以免损坏阀门
CR03（三线一控模式）配线图 电压：DC3-6V/12V A/DC9-24V AC220V AC85-265V
1. SW 闭合，阀开；到位后内部自动断电，阀门保持在开的状态
2. SW 断开，阀关；到位后内部自动断电，阀门保持在关的状态
备注：电源为直流电源时，红线接正极，蓝线接负极
CR03A（三线一控断负极模式） 电压：DC9-24V
1. SW 闭合，阀开；到位后内部自动断电，阀门保持在开的状态
2. SW 断开，阀关；到位后内部自动断电，阀门保持在关的状态
备注：电源为直流电源时，红线接正极，蓝线接负极
CR04（两线断电复位模式）配线图 电压：DC3-6V A/DC9-24V AC220V AC85-265V
1. SW闭合时，阀开/关；到位后内部自动断电，阀门保持在开/关的状态，备用电源充电
2. SW断开时，阀关/开；到位后内部自动断电，阀门保持在关/开的状态
CR05（五线带信号反馈模式）配线图 电压：DC3-6V/12V/24V
1.SW与OPEN相连时，阀开；到位后绿线给出开到位信号OLS控制，控制器检测到OLS，将SW连向STOP，阀门停止动作，保持在开到位状态
2.SW与CLOSE相连时，阀关；到位后红线给出关到位信号CLS控制，控制器检测到CLS，将SW连向STOP，阀门停止动作，保持在关到位状态
上海乔邑阀门为您提供优质的【CWX-15N微型电动球阀CWX-15Q】产品和完善的售后服务，如需订购本产品，请提供口径、压力、材质等详细参数！本文中所有的文字、图片、数据仅供参考，若需要了解更多的性能参数、结构尺寸、价格等详情，请联系我们13817273199！
